Reparatur meines abgebrannten HBO

[hobbywurster]

Oder eine Estrich- Matte?

Die kann man passend schneiden (Schornstein aussparen)und mehrfach übereinander legen!

[Steini]

Hallo Gerhard, hallo Gerd,

ich denke, dass Ziegelrabitz geeigneter ist als Estrichmatten.

Die Maschenweite ist enger und das angeformte Ziegelmaterial gewährleistet einen besseren Verbund der Materialien.

Wenn du Estrichmatten verwendest und mehrere Lagen übereinander legst, wird der Stahlanteil zu groß
und es könnte auf Grund der Ausdehnung zu "Problemen" kommen.



LG, Steini

[Hochrheinbahner]

Hallo Steini, Hallo Hobbywurster, ich will nur den Raum zwischen Ofenrohrmuffe und den Gewöbesteinen mit dem Lavaton ausfüllen und die Zwischenräume schliessen.

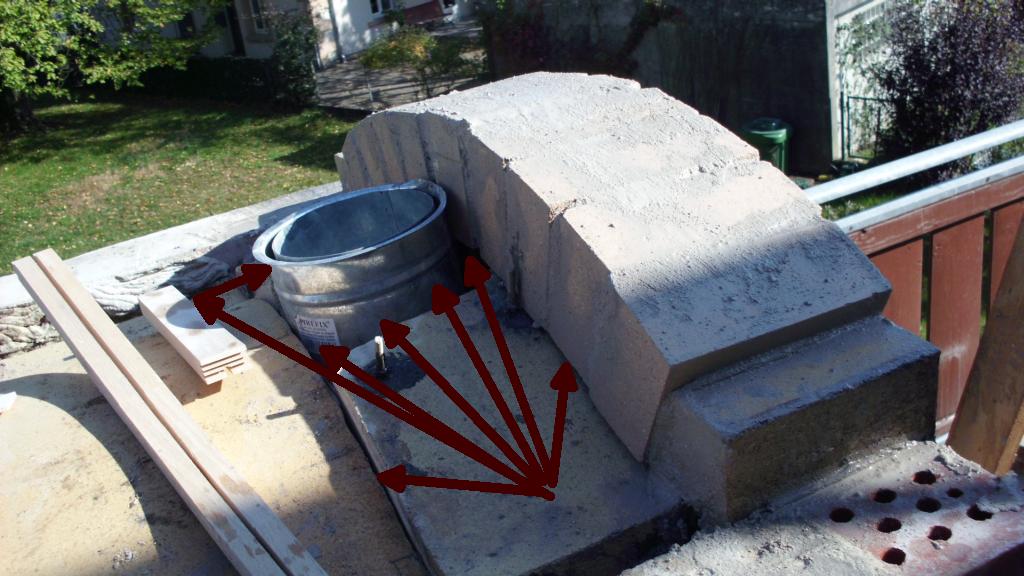

Zwischenräume ausfüllen


Da diese Keramische Masse auch zum ausgiessen ist . müsste sie sich ja auch mit den Steinen verbinden . Ich werde es jedenfalls erst einmal ausprobieren , wenn ich die Giessmasse habe und einen Stein selbst anfertigen.

Viele Grüße Hochrheinbahner Gerd

[Hochrheinbahner]

Hallo SBO-Freunde, wie ihr seht geht es wieder weiter . Nachdem das aussere Gewölbe erstellt wurde , habe ich mir eine Schalung für den Sturz obendrüber angefertigt. Ich nahm eine Schaltafel und baute eine Form , um die Rundung genau hin zu bekommen, ebenso für die obere Kante ein Firststück.

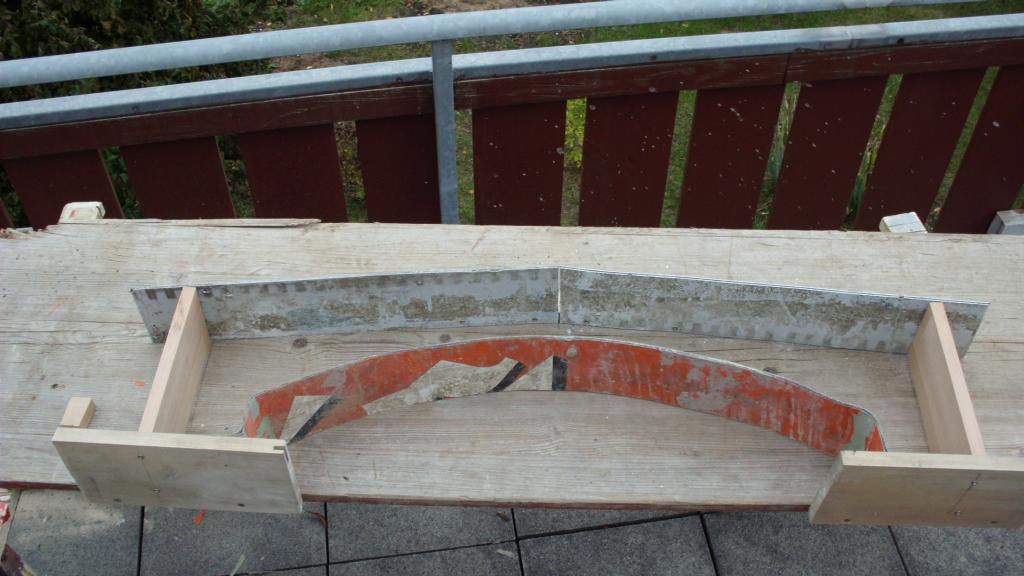

Sturz


Die dann mit Estrichbeton aufgefüllt worden ist.

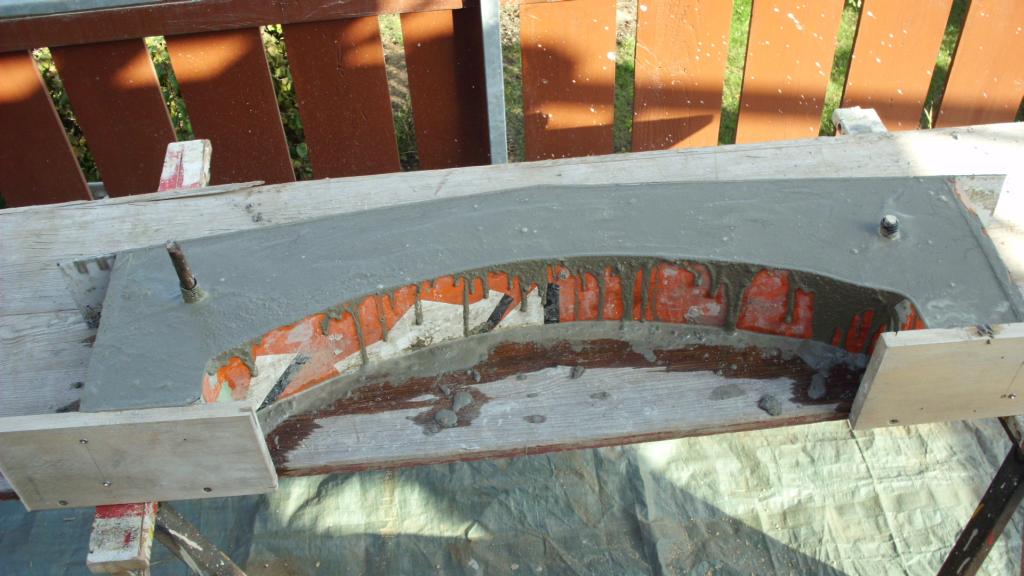

Mit Beton ausgefüllt


Die Löcher rechts und links sind zum duchstecken von Gewindestangen, wobei ich beide Stürze miteinander verbinden kann.

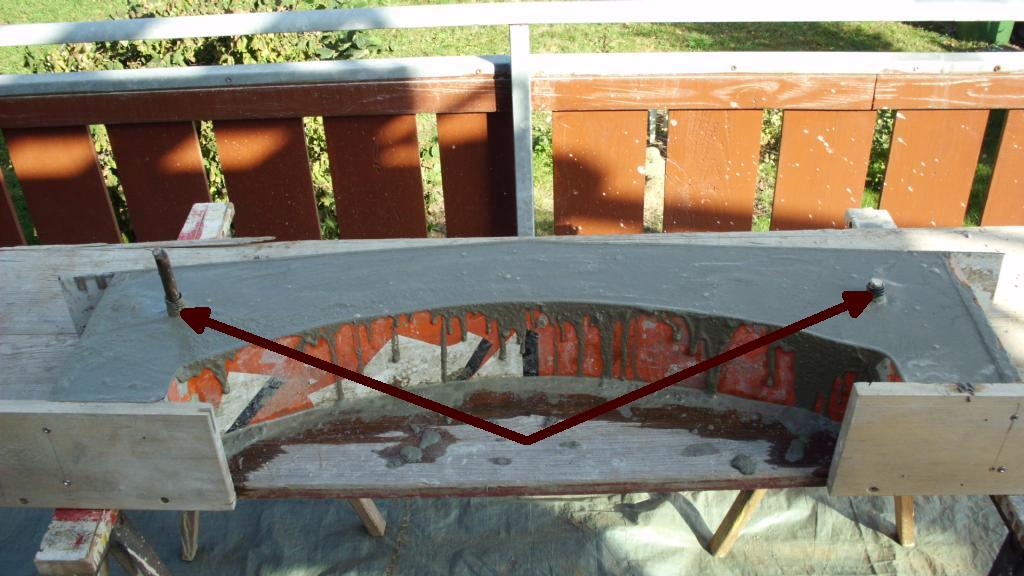

Löcher für Gewindestangen


So nun Ruhe in Frieden und werde hart wie Stein
Bis Samstag werde ich ausschalen und sehen ob ich Erfolg hatte. Die Schalung kann ich mit 8 Schrauben komplett auseinander nehmen und wieder verwenden.

Das wars wieder vom Hochrheinbahner aus Murg an der Schweizer Grenze.

Viele Grüße Gerd

[Hochrheinbahner]

Hallo SBO-Freunde, nachdem der Beton schon gezogen hatte, habe ich versucht ihm langsam die Schalungsteile wegzunehmen.
Zuerst die zwei schmalen Bretter, dann das Korsett unten und die Firstücke oben. Auf der Schaltafel unten drunter ist er auch schon los.
Er bekommt nun noch ein bisschen Zeit zum aushärten.

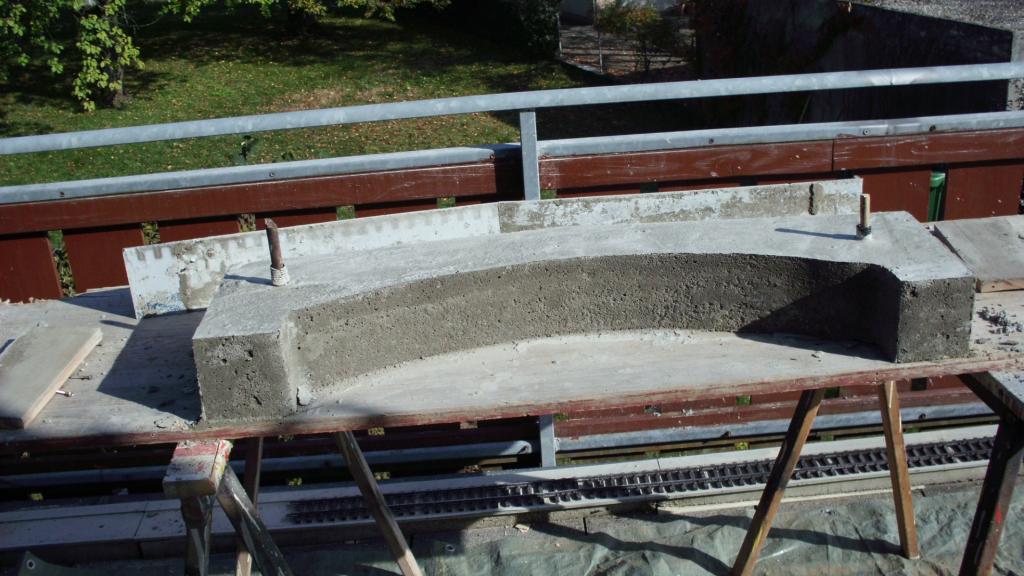

Sturz über das Gewölbe


Viele Grüße vom schönen Hochrhein Gerd

[Steini]

Hallo Gerd,

verstehe ich das jetzt richtig, dass die gegossenen Teile die Stürze
für die beiden Giebelseiten werden?

Hast du denn zwischen Schamottebogen und Sturz die erforderliche Dämmung berücksichtigt?

Ist in dem Sturz Bewehrungseisen eingearbeitet?



LG, Steini

[Hochrheinbahner]

Hallo Steini , zu deinen Fragen.
Die zu giessenden Stürze , einer ist fertig, der andere werde ich noch machen, werden für den Giebel vorne und ca 200 mm als nächster auf die Backsteinbrüstung der Aussenmauer aufgelegt und mit Mörtel befestigt.Den Zwischen raum , kann ich nutzen um das innere Gewölbe daran zu befestigen und um das Kaminrohr daran fest zu machen. Den hinteren Giebel mache ich zum Schluss.
Der Abstand zwischen Gewölbe und Sturz , wegen der Dämmung, sollte noch ausreichend sein, ansonsten kann ich noch aussen , an den Lagern mit Mörtel ausgleichen.
Bewehrungseisen sind je Sturz 6 Stück eingelegt , in verschiedenen Höhen.
Zu meinen Foamglasplatten , muss ich dir noch berichten , der freundliche Gipsermeister konnte mir keinen Betrag sagen, weil er das immer als ganze Lkw- Ladung kauft . Ich habe ihm 20 € in die Kaffeekasse gegeben und von seinen Bürodamen noch zu einem gemeinschaftlichen
Kaffee einladen lassen .

Viele Grüße vom Hochrheinbahner Gerd

[Steini]

Hallo Gerd,

die Idee mit den selbstgefertigten Stürzen finde ich super.

Montierst du darauf dann auch das Dach?

LG, Steini

[Hochrheinbahner]

Hallo Steini , ich konnte den Sturz mit meinen beiden starken Söhnen auf auf die Brüstung heben. Das ganze sieht nun so aus.

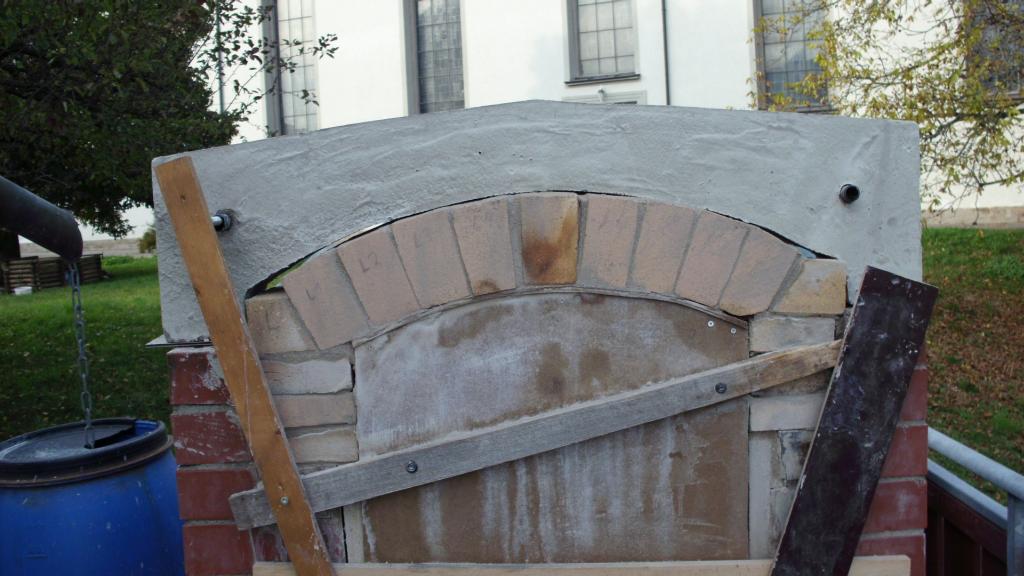

Sturz auf Gewölbe


Von den Gewölbesteinen aussen zum Sturz habe ich einen Überstand von ca. 4-5 cm, ich kann den Sturz nun mit Marmorriemchen verkleiden.
Von hinten sieht das ganze nun so aus und das innere Gewölbe kann mit den beiden gebrochenen Steinen am Sturz befestigt werden , bevor es mit dem Lavaton ausgegossen wird.

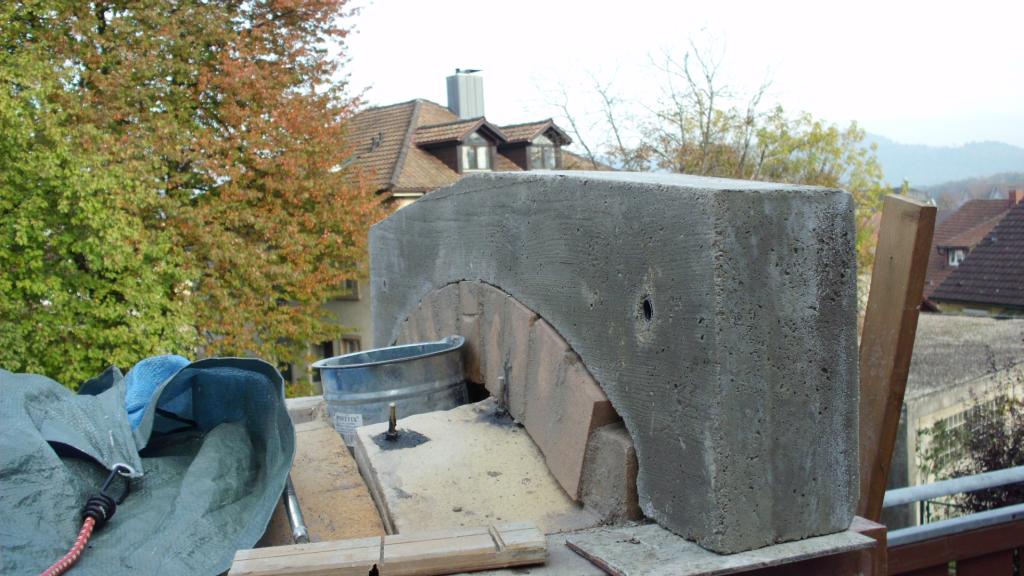

Von hinten


Ich könnte nun die beiden Seitenlagerungen mit etwas steifen Mörtel noch etwas unterfüttern , um den Druck auf das Gewölbe etwas weg zu nehmen.
Den zweiten Sturz habe ich heute noch gegossen . allerdings bekam er im inneren Bogen etwa 1,5-2 cm mehr Luft , um noch besser passen zu können.

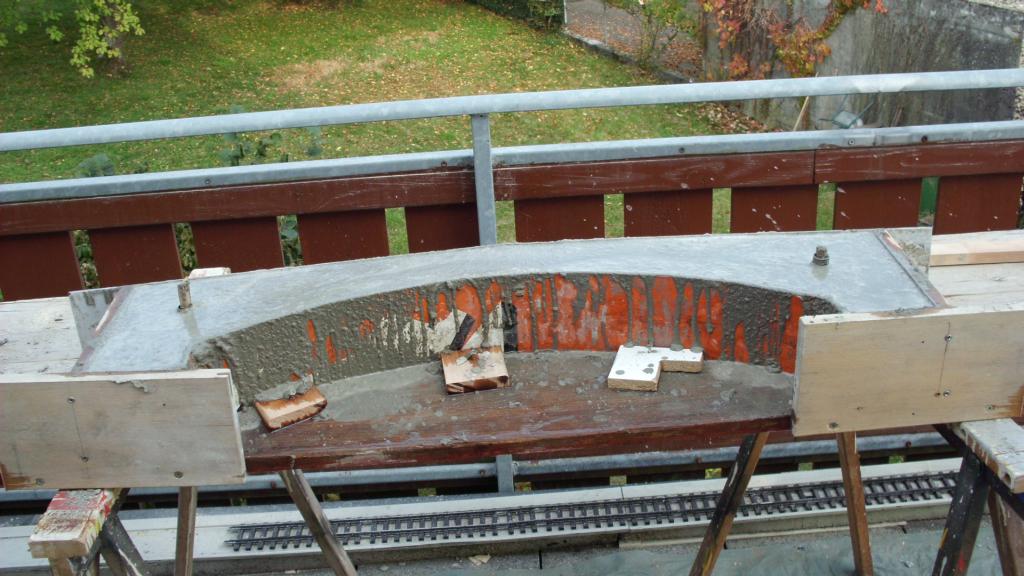

zweiter Sturz


Wenn beide fertig sind kann ich variieren. Zum anderen denke ich mir , da der Schamottmörtel erst bei Wärme abhärtet dürfte es keine Rolle spielen. Vorn glaube ich, dass ich zwischen Gewölbe und Sturz keine Isolation brauche und am hinteren ist genügend Platz vorhanden.
Der zweite Sturz kommt genau hinter das Rohr und ich kann auch die hinteren gebrochenen Steine daran fest zu machen.

Viele Grüße vom schönen Hochrhein Gerd

[Ottis Eicher]

Hallo Gerd,

die sache sieht gut aus! Gefällt mir die Lösung!!

Weiter so.
