Hallo SBO-Freunde,
nachdem die runde Öffnung auf der Bodenplatte festgemacht war ( die runde unten ist nachher auf der oberen Seite ) , musste ich mir Gedanken machen,

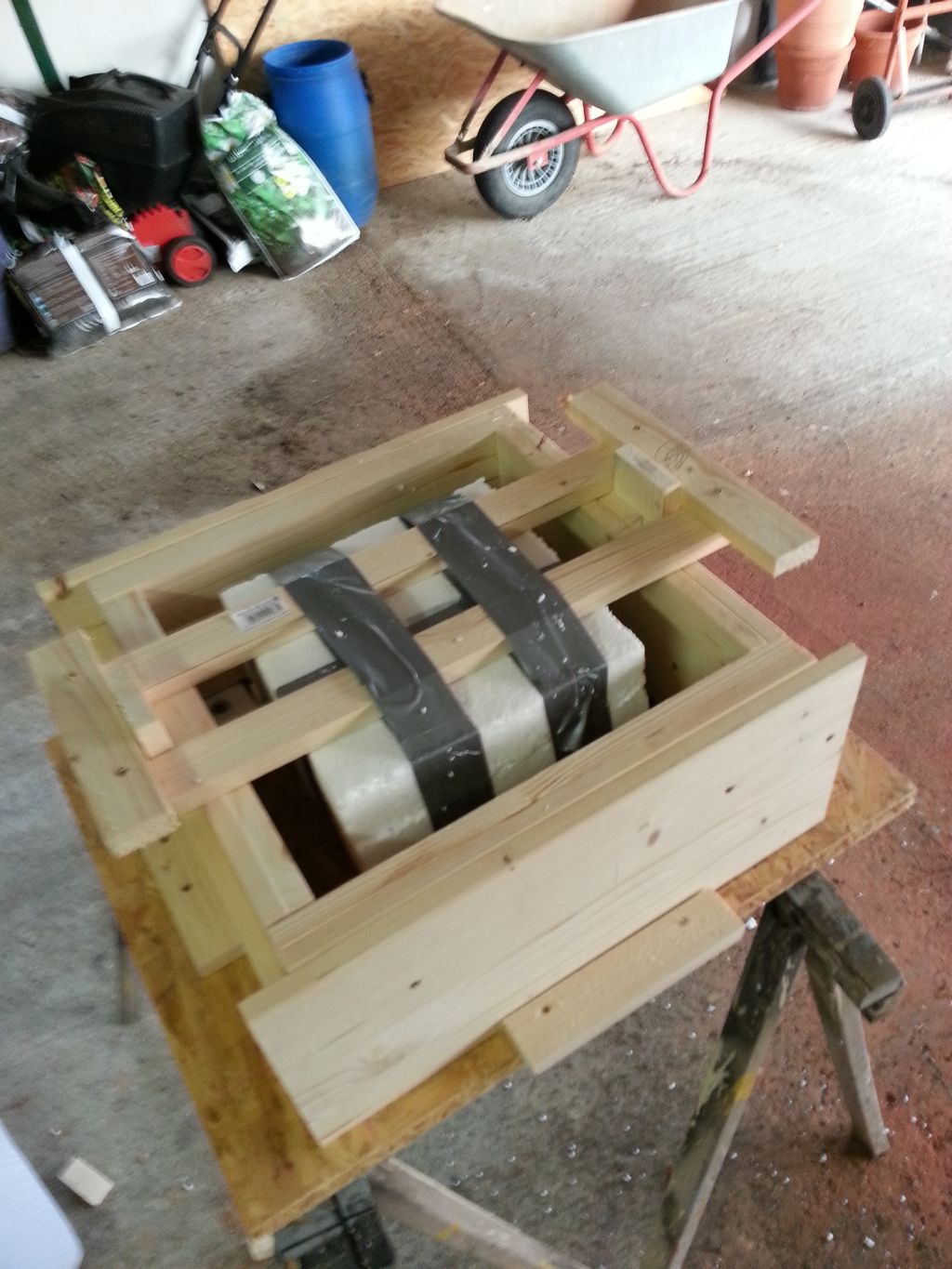

wie ich die Öffnung für den Kamin mache, die sollte nämlich viereckig sein. Ich habe mir aus Styropor einen viereckigen Klotz gemacht, drei lagen a. 50 mm , das ganze mit Klebeband um klebt und an eine Halterung mit Dachlatten festgemacht.


(191.96 KiB) 84-mal heruntergeladen

Die Form besteht nun aus drei Teilen , die nur zusammengesetzt werden .
Aus Leisten wurden dann noch die Ablaufkanten für das Regenwasser gemacht.


(191.05 KiB) 84-mal heruntergeladen

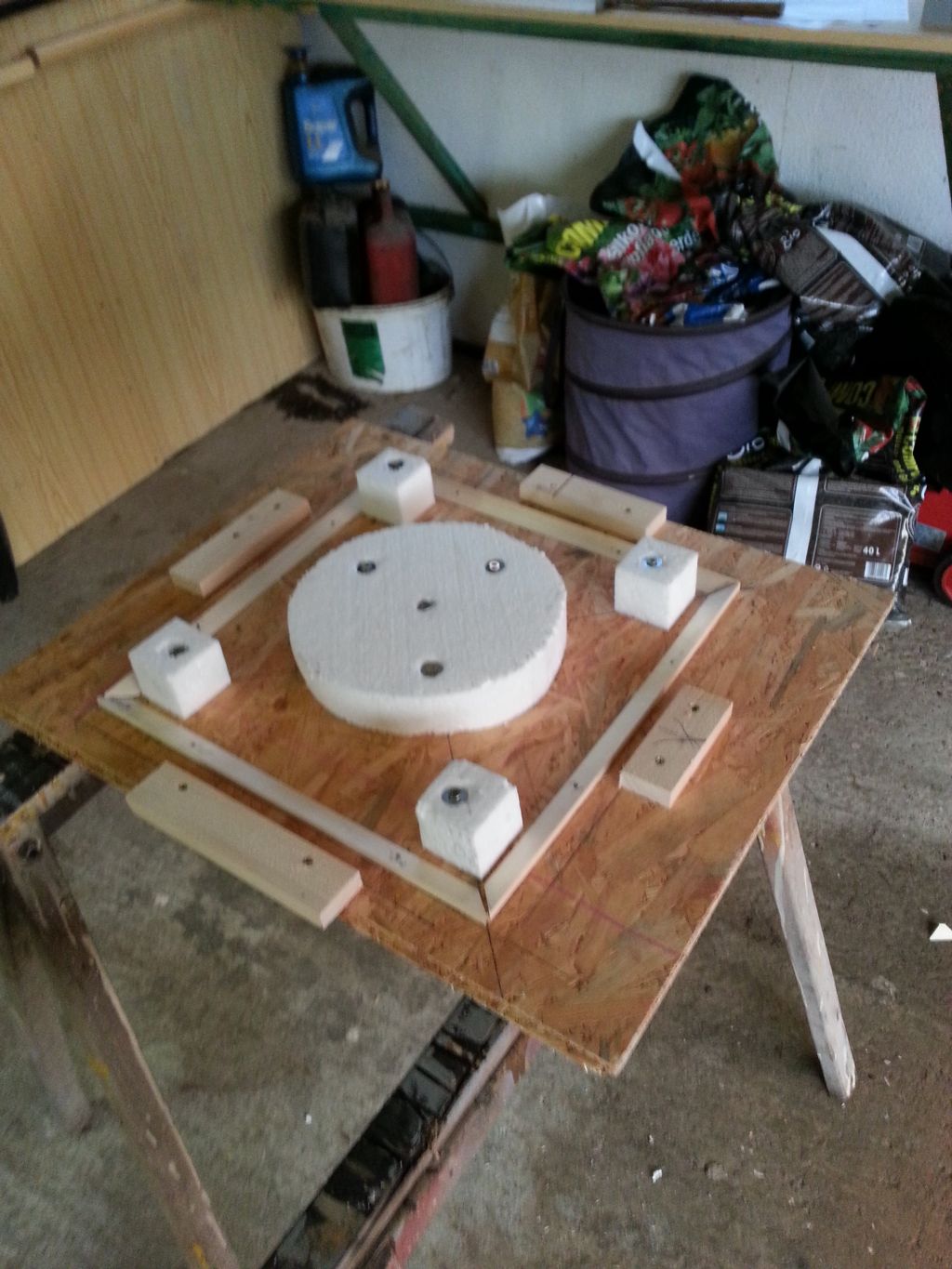

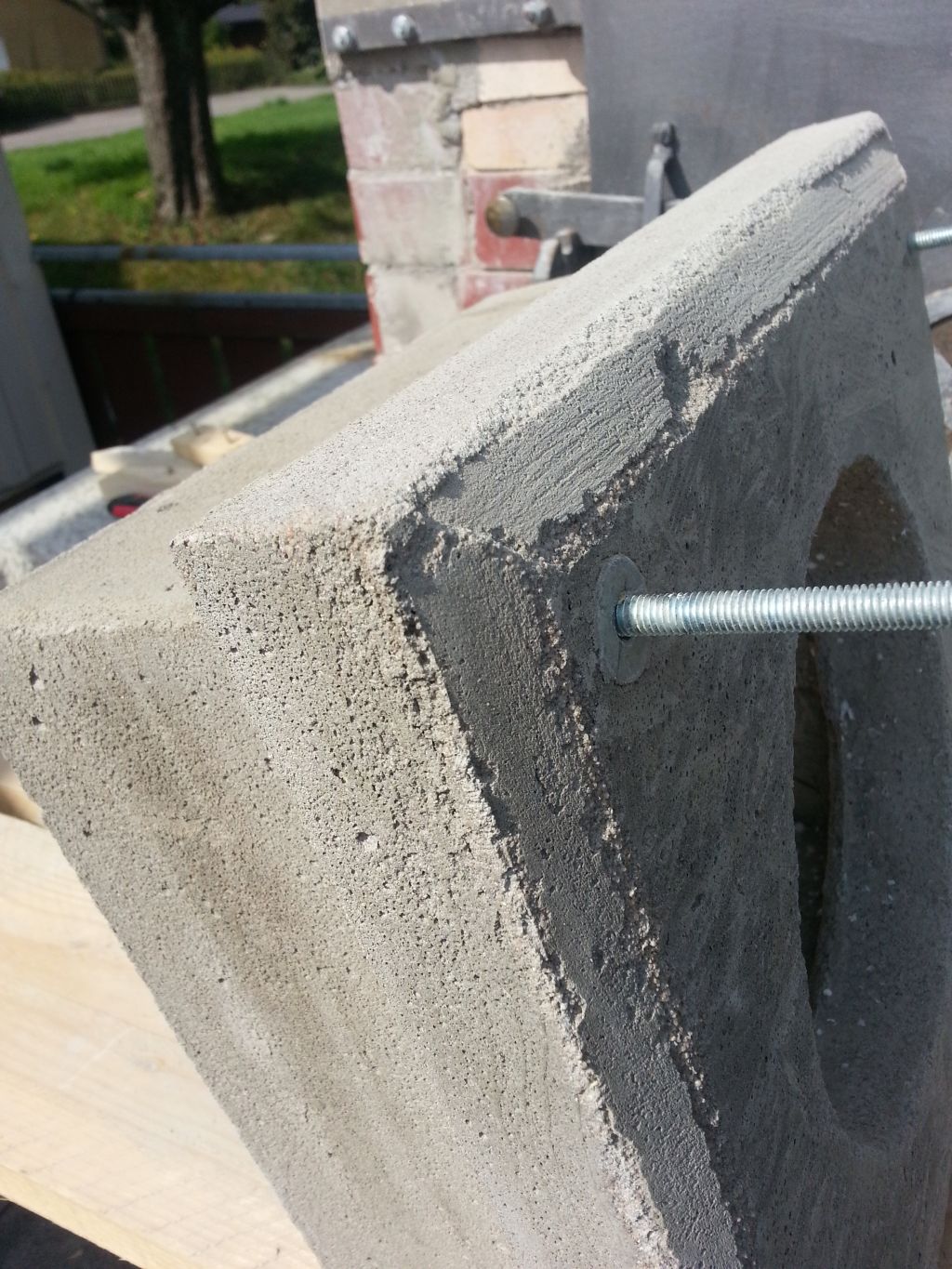

Die viereckigen Klötze für das zweite Teil habe ich dann weggemacht, weil ich zu dem Entschluss kam ,dass das ganze zu schwer wird und ich mir eine Blechabdeckung drauf machen werde. Es wurden dann Messing- Spreizdübel verwendet , mit Gewindestangen zum befestigen der Blechhaube.


(152.38 KiB) 84-mal heruntergeladen

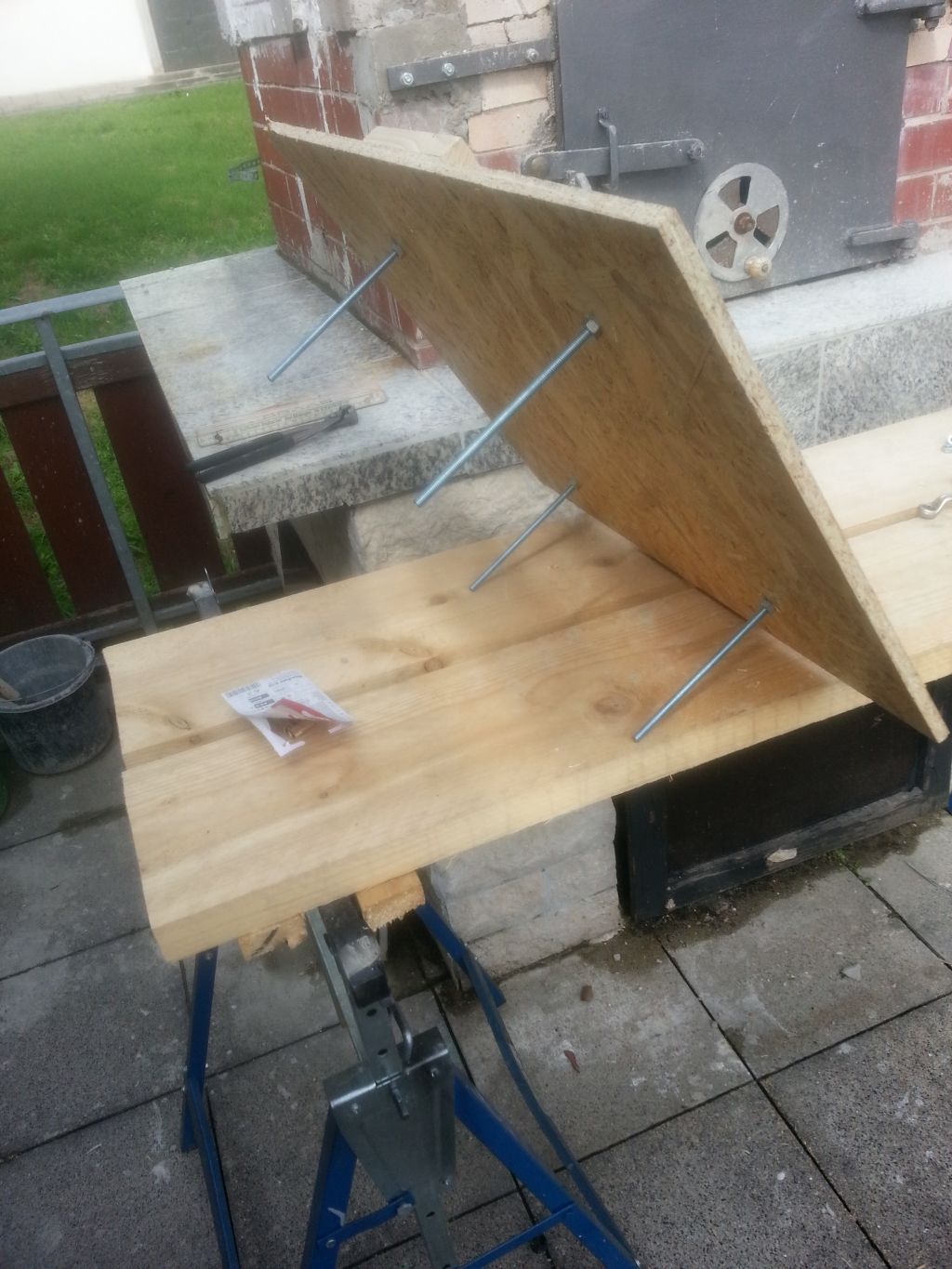

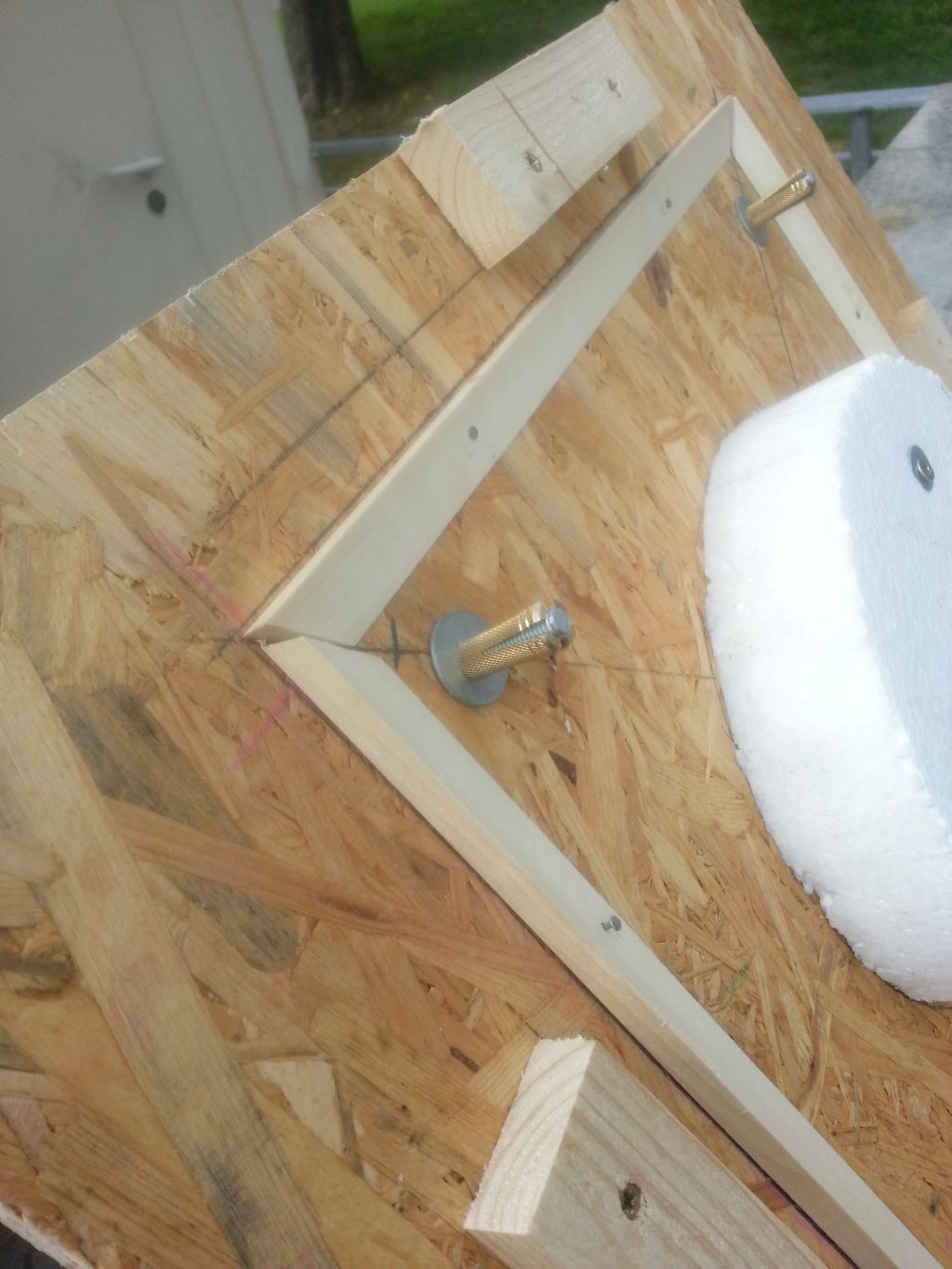

Auf dem Bild seht ihr wie sich die Dübel spreizen. Auf der anderen Seite , die Gewindestangen.


(189 KiB) 84-mal heruntergeladen

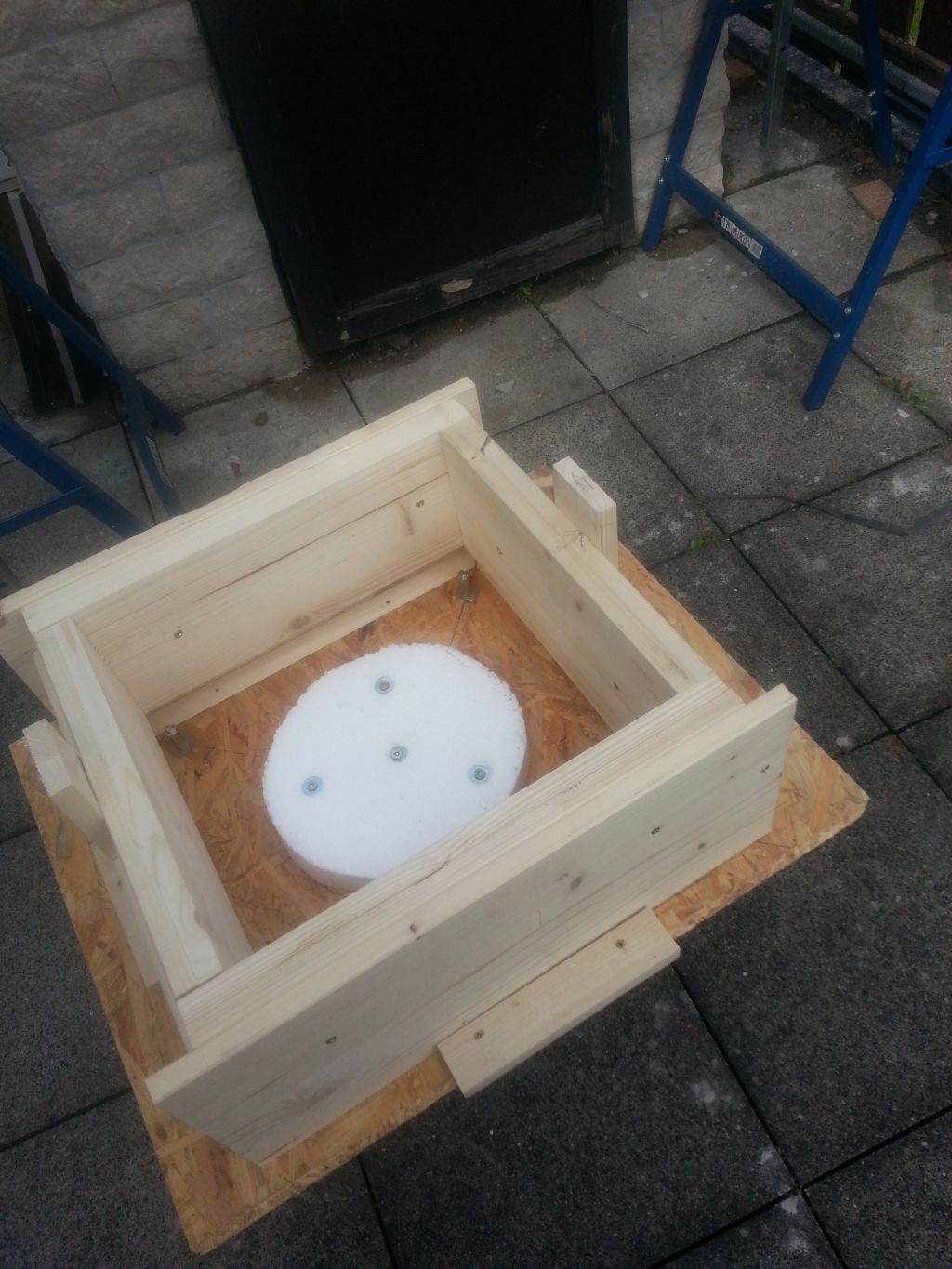

So nun ist die Form fertig und kann betoniert werden. Unten drinn habe ich noch eine Tropfnase angebracht , die seht ihr dann nach dem ausschalen.


(167.95 KiB) 84-mal heruntergeladen

Sie steht schon vor dem Ofen zum Betonieren.

Viele Grüße vom Hochrheinbahner Gerd

[Novum64]

Ich bewundere eure Schalungen.
Mir liegt es gar nicht negativ/ums Eck zu denken bis ich da alle Löcher, Kanten, Tropfnasen und Befestigungen berücksichtigt habe.
Da würde ich wahrscheinlich Blech bevorzugen.

[Hochrheinbahner]

Hallo Martin,
Wenn du noch viel zu schalen hast gib mir Bescheid. Die Entfernung ist zwar etwas weit, aber du könntest mir ja ein einfache Zeichnung senden dann kann ich dir aushelfen und sagen wie du sie machen kannst. Meine Kaminabdeckung wird auch aus Blech , binn aber schon am uberlegen wie ich es anstellen soll.

Viele Grüße vom Hochrheinbahner Gerd

[Novum64]

Gerd, vielen Dank für das Angebot.
Aber momentan steht nichts aus Beton auf dem Plan, das über ein paar Bretter und Pflöcke hinausgeht.
Außerdem habe ich noch einen Schützenbruder der bei einer Baufirma arbeitet und ein anderer und mein Nachbar sind Maurermeister a.D. bzw. Polier i.R. - also soweit kein Problem.

[Hochrheinbahner]

Hallo SBO- Freunde,
nachdem die Schalung fertig war , durfte ich die Arbeit des Betonmeisters machen . Die Form auf den Balkon geschleppt , Betonmasse angerichtet und eingefüllt.

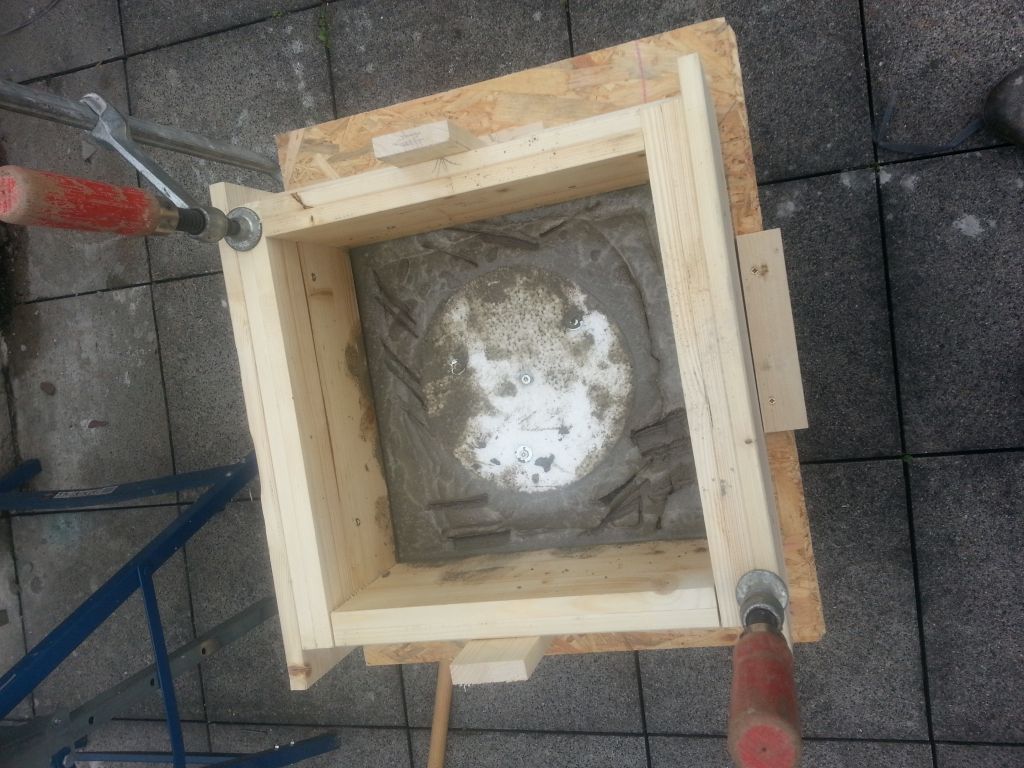

Zuerst die untere Form ausgefüllt und schön verdichtet. Die Eisen habe ich von einem alten Kuchenrost und einem nicht mehr benötigten Grillrost verwendet und kleingeschnitten .


(330.27 KiB) 44-mal heruntergeladen

Bis oben eingefüllt , verdichtet und immer schön mit dem Hämmerchen geklopft bis das Wasser unten rauskam. Man sieht es unten am Bodenbrett wie das Wasser rausdrückt. Die ausgefüllte Form wurde mit großen Schraubzwingen und einem Spanngurt gegen verziehen und verrutschen gesichert. Und nun schön aushärten lassen und warten .

Viele Grüße und schönen Sonntag Hochrheinbahner Gerd

[ar1]

Da bin ich aber mal gespannt!
Sieht alles ganz sauber und ordentlich aus.

[Triumph-Meister]

Gemorsche Gerd,

da bin ich auch mal gespannt wie das aussieht wenn du es "nackt" gemacht hast!

Die Schalung ist "eigentlich" fast zu schade um abgemacht zu werden...

[Hochrheinbahner]

Hallo ,
da könnte ihr auch gespannt sein , ich hab das Ergebnis schon gesehen , aber ich möchte euch noch ein bisschen auf die Folter spannen und ausharren lassen.
Oder dachtet ihr ich hab das am Sonntag betoniert.

Bis Bald und viele Grüße vom Hochrheinbahner Gerd

[Diavolo]

Hallo ,
da könnte ihr auch gespannt sein , ich hab das Ergebnis schon gesehen , aber ich möchte euch noch ein bisschen auf die Folter spannen und ausharren lassen.
Oder dachtet ihr ich hab das am Sonntag betoniert.
Bis Bald und viele Grüße vom Hochrheinbahner Gerd

Saubere Arbeit, Gerd!


Nun rück schon raus, die Bilder...

[Hochrheinbahner]

Hallo SBO- Freunde,
um eure Augennerven nicht so arg zu strapazieren habe ich den Klotz ausgeschalt.
Zuerst das Holz außen abgemacht, es war schon recht lose und konnte auch sehr gut abgemacht werden. Spanngurt und Schraubzwingen weg gemacht.
Dann die Seitenverschraubungen an der Schalung leicht gelöst.


(281.19 KiB) 26-mal heruntergeladen

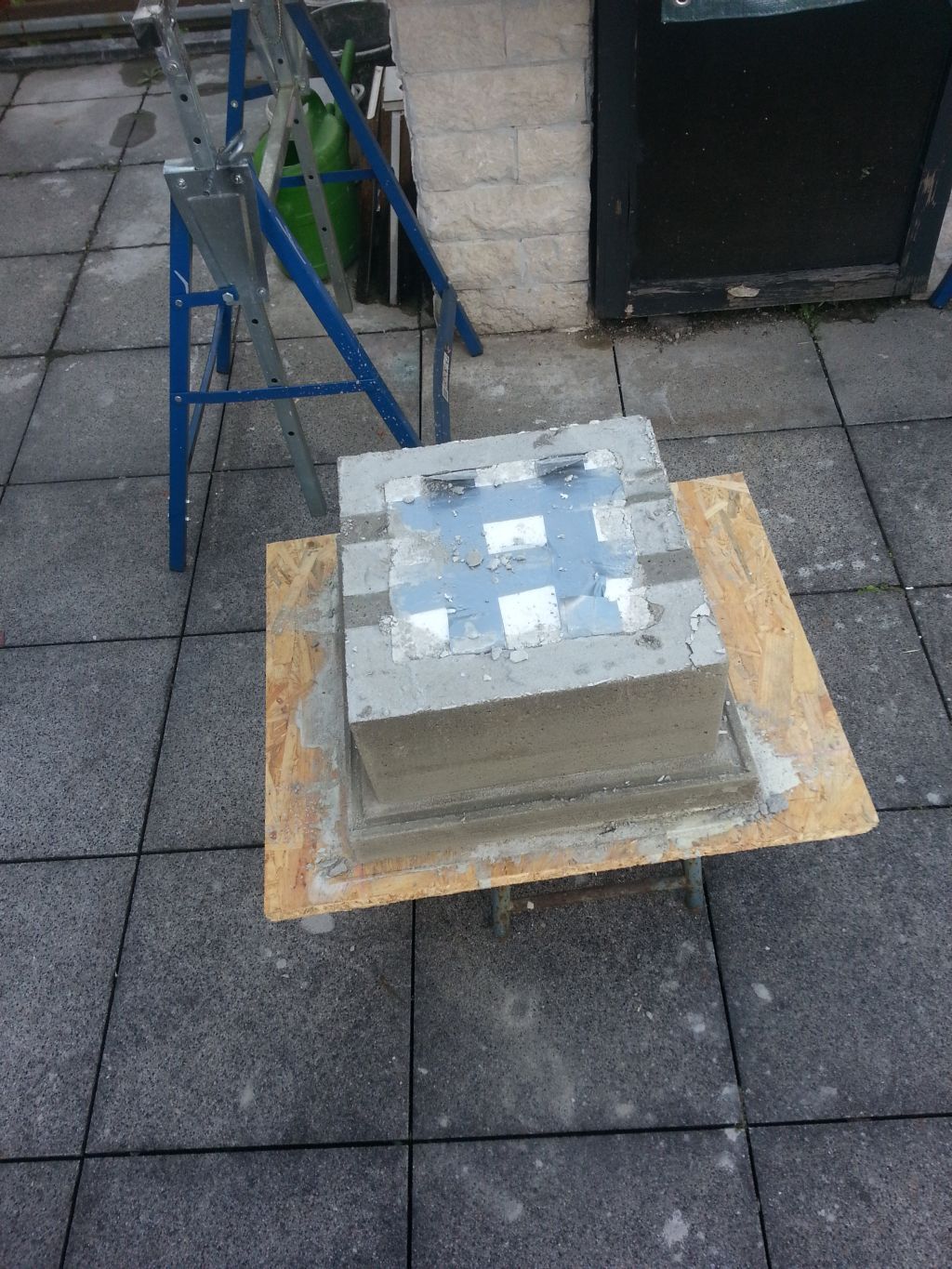

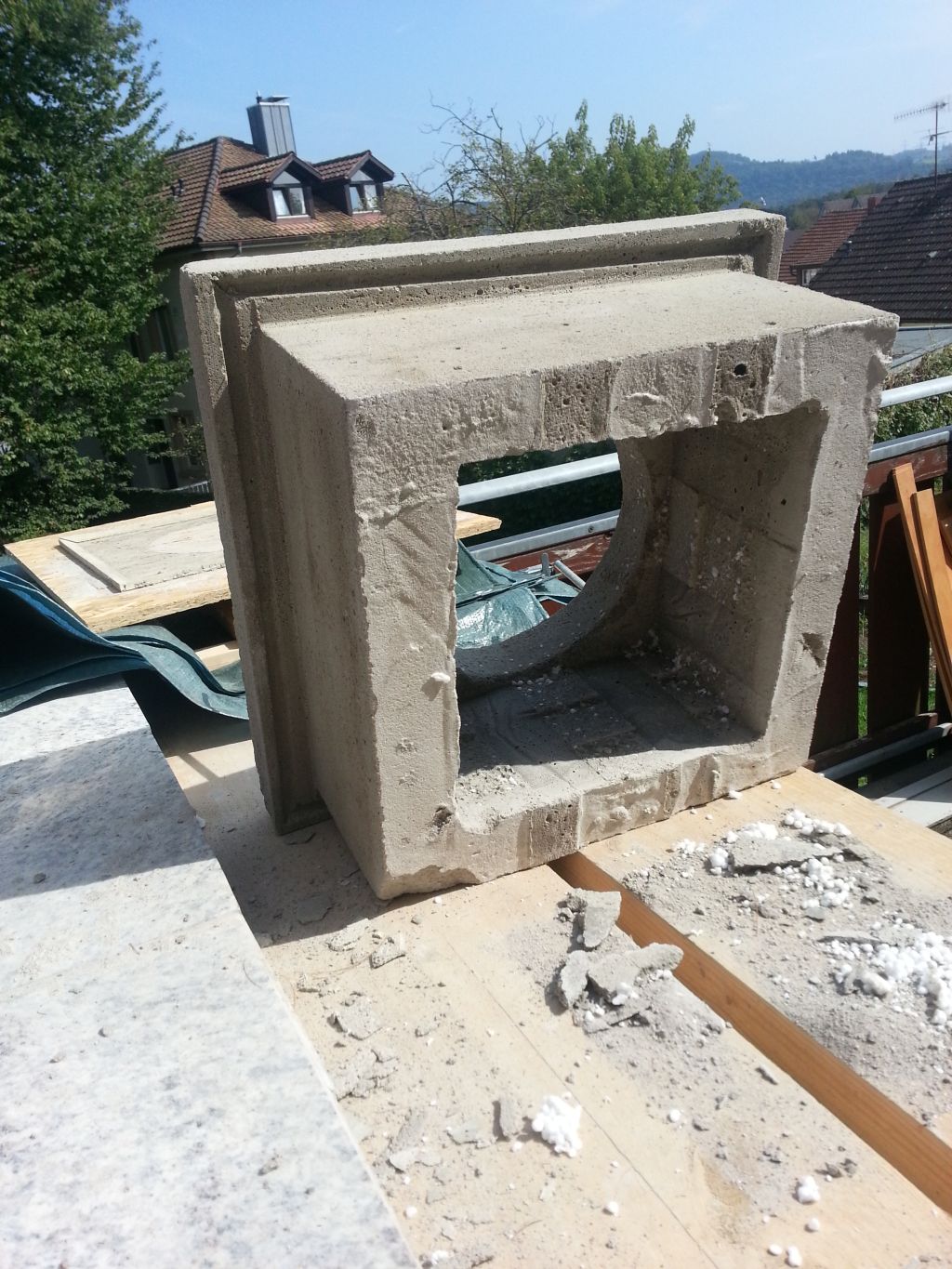

Nach zwei Tagen Wartezeit, habe ich mir den Innenteil vorgenommen. Das Styropor musste ich leider zerstören, Mit dem Messer schräg eingeschnitten und stückweise , Lage für Lage herausgenommen. Den runden Innenteil musste ich auch zerstören.


(268.6 KiB) 26-mal heruntergeladen

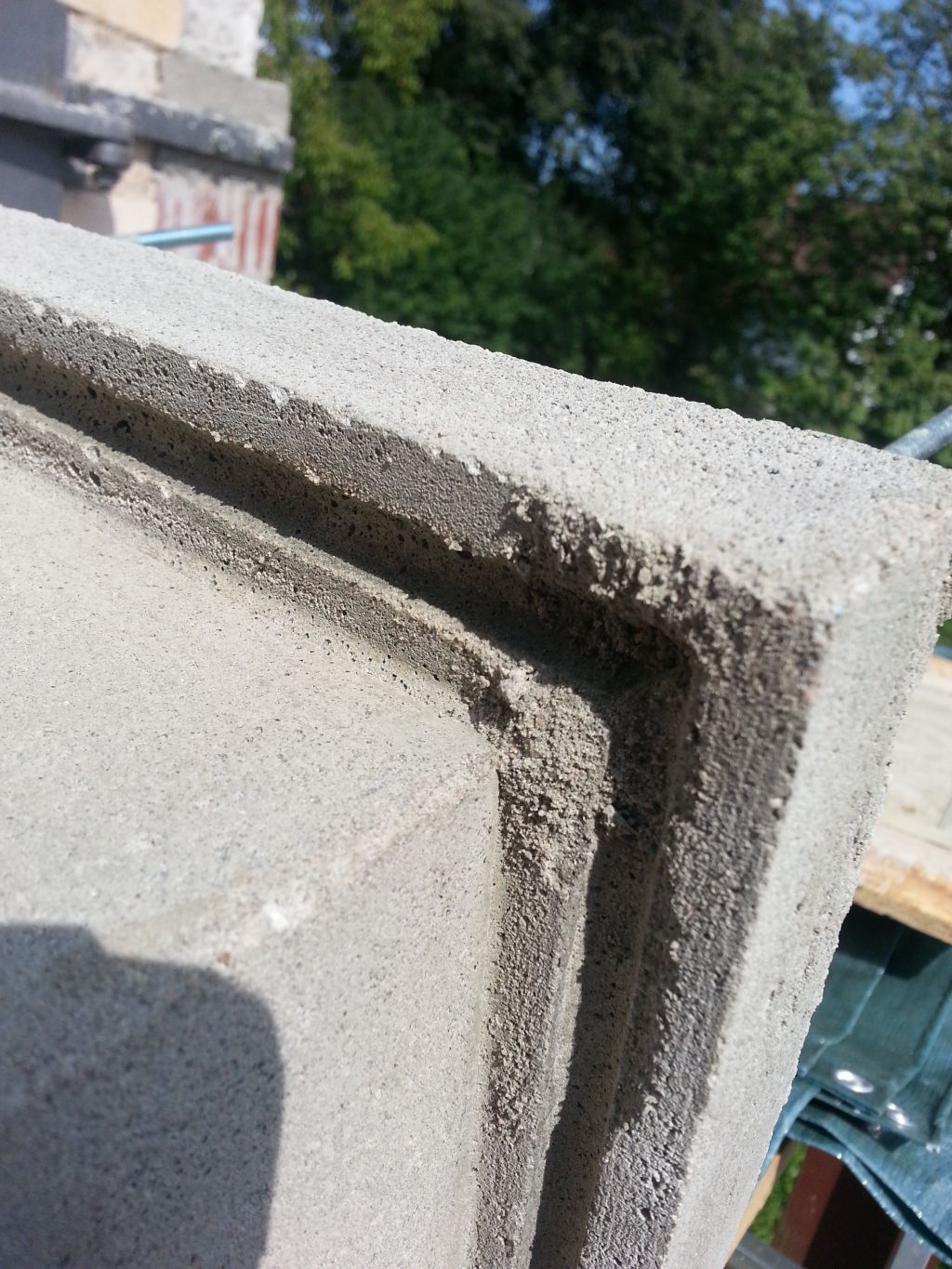

Die Hohlkehle am unteren Rand ist eine Tropfkante, sie wurde in der Form mit einer Halbrundleiste ausgearbeitet. Unten ist mir ein kleines Teil ausgebrochen, ist aber nicht schlimm, wird nachher eh in Mörtel gesetzt.

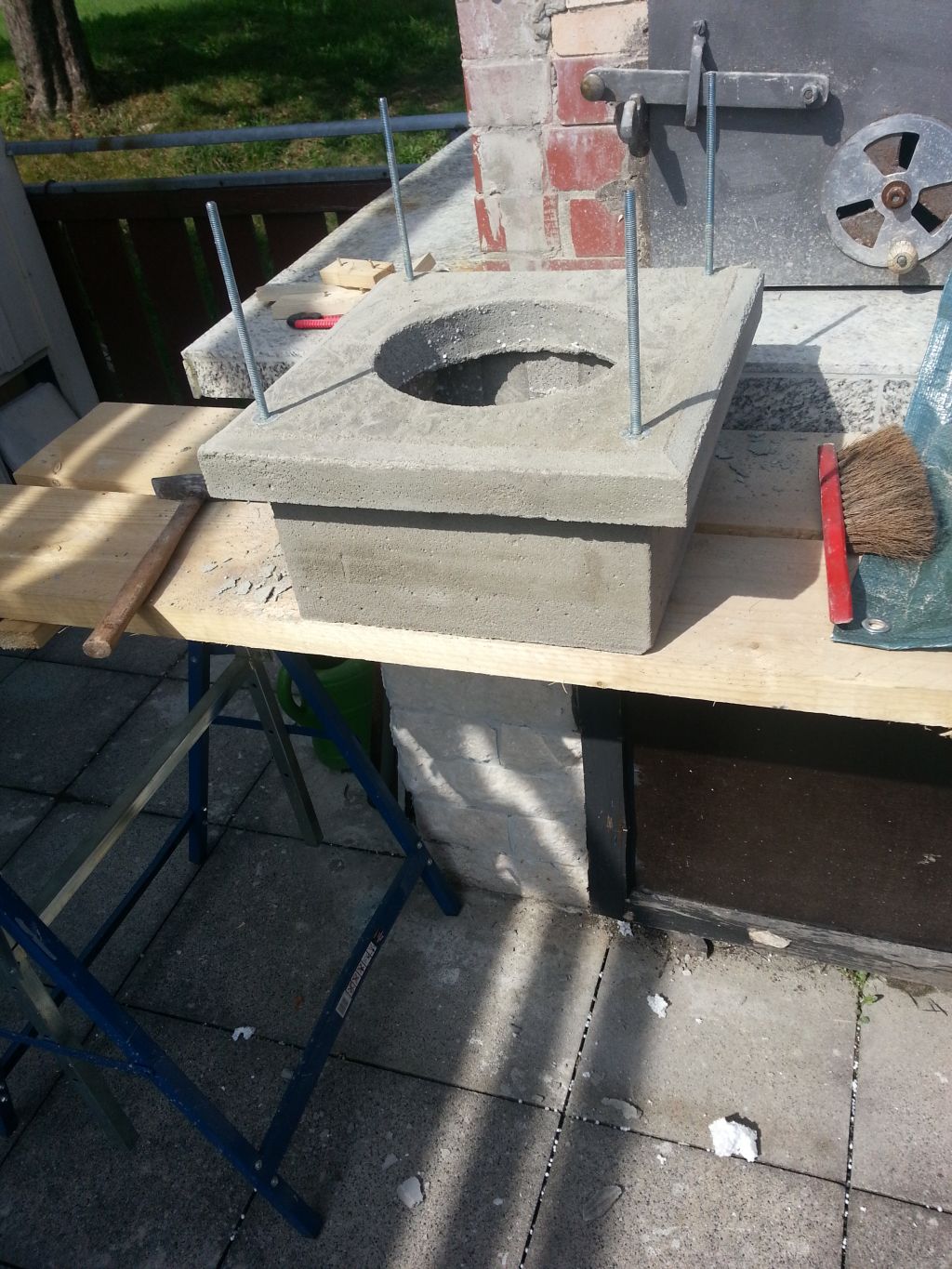

Von oben sieht das ganze so aus.


(270.71 KiB) 26-mal heruntergeladen

Ungeputzt sieht das ganze so aus, ich konnte es aber noch schön abschleifen, als der Beton noch mehr abgetrocknet ist.

Von der anderen Seite , so.


(262.04 KiB) 26-mal heruntergeladen

So wird es dann mit Mörtel aufgesetzt.


(258.94 KiB) 26-mal heruntergeladen

Ich denke ich habe euch nicht zu viel versprochen, ich bin mit dem Ergebnis zufrieden und die nächste Arbeit wird das aufsetzen der Krone sein.
Leider machen mir nun die Finger weh und außerdem gehe ich jetzt zum Kaffeetrinken.

Viele Grüße vom Hochrheinbahner Gerd
