Das Forum für Freunde, die ihr Essen im Feuer zubereiten

Novum64 hat geschrieben:...Außerdem würde ich von dem Aufbau Isolierung - Speicherschicht - Backboden Abstand nehmen und vereinfacht mit Isolierung - Backboden planen.
Das macht die Diskussion einfacher, man redet nicht so aneinander vorbei. Aber das ist nur meine private Meinung.

So mach ich das ab jetzt, du hast Recht

Die Frage sei aber nochmal kurz erlaubt:

Nur in der Diskussion von "einem" Backboden reden, oder würdest du tatsächlich aus den 2x3cm Schamottelatten eine stärkere machen?

Die gibt es leider bei Schamottschop.de nur in einem Maß: 300/150/60

Die 30er Platten dagegen gibt es auch größer, was sich wohl einfacher planeben verlegen lässt?? Darum redete ich immer von zwei Schichten.

Novum64 hat geschrieben:...Und: Die Isolierwirkung von Glasschaum dürfte besser sein als die der gewölbeumhüllenden Steinwolle...

Wenn ich die Schaumglasplatten "halbrund" biegen könnte, würde ich das Gewölbe auch damit dämmen. Einfach in Streifen schneiden und aneinander legen??

Jacky

Es gibt hier im Forum genügend Backböden, die planeben - natürlich nicht auf einen µm - aus Schamotteziegeln verlegt wurden. Notfalls halt etwas nachschleifen.
Wenn dich natürlich die, sich auf dem Brotboden abzeichnenden, Fugen stören musst du auf großformatige Platten ausweichen.
Ich hatte sogar mal eine Werbung für maßgenau zugeschnittene Backplatten gesehen. Aber wo? - keine Ahnung mehr.

Schaumglas lässt sich mit der Dreieckstechnik sogar an Birnen-Kuppeln anpassen (siehe Steinis Ofen), aber du verlierst natürlich etwas an Isolierwirkung weil die Streifen/Dreiecke natürlich viele Fugen bilden.
Aber als Basis unter der Steinwolle/Perlite sicher eine gute Lösung.

Jacky...
bei Schaumglasplatten biegst du gar nix...die musst dir vorstellen wie ein Knäckebrot

...zu meinem Unterbau mit den Ziegelplatten....die habe ich tatsächlich, wie Martin richtig vermutet hat, nur verwendet weil ich sie eh da hatte und ich mir eine aufwendige Schalung dadurch erspart habe !

Diese Platten werden gerade mal Handwarm, aber dadurch kann ich dir keine genaue erwärmung der Betonplatte nennen !

Toll wie ihr mitdenkt. dafür

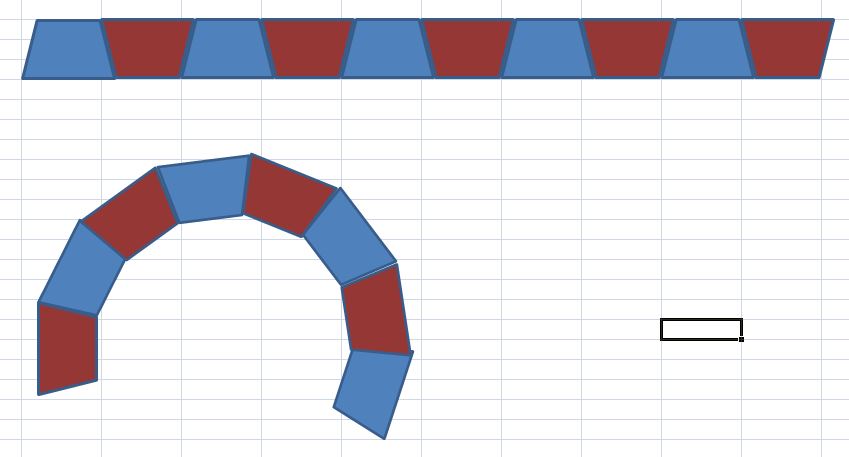

Wenn die Schaumglasplatte beidseitig identisch ist, dachte ich an so eine Schnittführung: (Natürlich kleinere Streifen, so ca. 6-7cm an der kleinen Basis, dann passt ein Streifen immer genau auf eine Steinreihe inkl. Fuge)
Ich habe aber irgendwo gelesen, dass die T4 einseitig bituminös ist und diese Seite natürlich weg von der Ofenwand gewandt sein muss.

Mit den Schamottesteinen werde ich sicherlich genauso wenig Probleme beim verlegen bekommen wie mit Platten. Nur behandeln wir ja grade das Thema Schichtstärken.
Wenn ich Platten nehme, bin ich von den 6,4cm unabhängig. Dann noch nachgepresste und der Backboden sollte schön glatt sein

jacky

Ein klein Wenig weiter ging es gestern und heute auch.

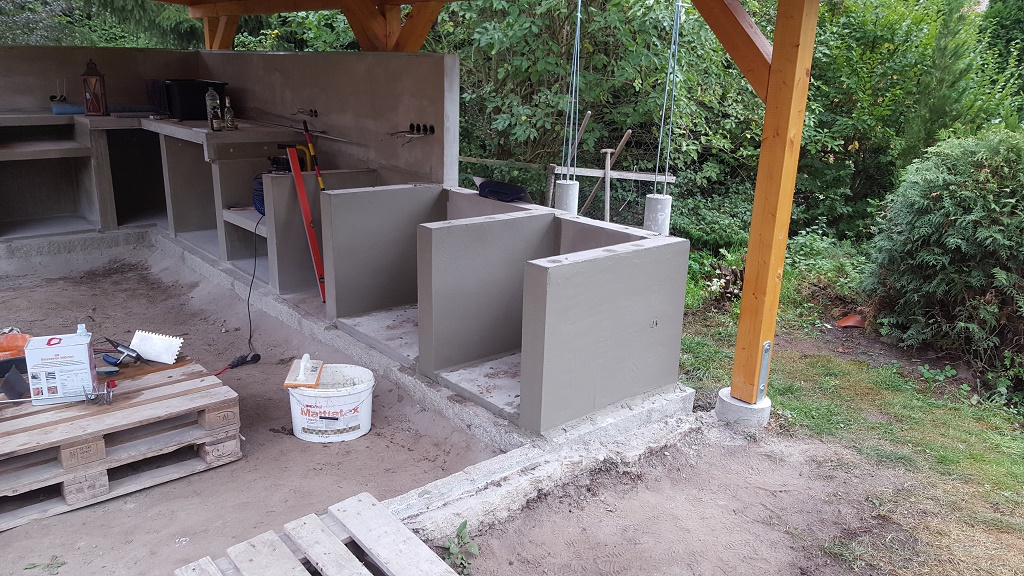

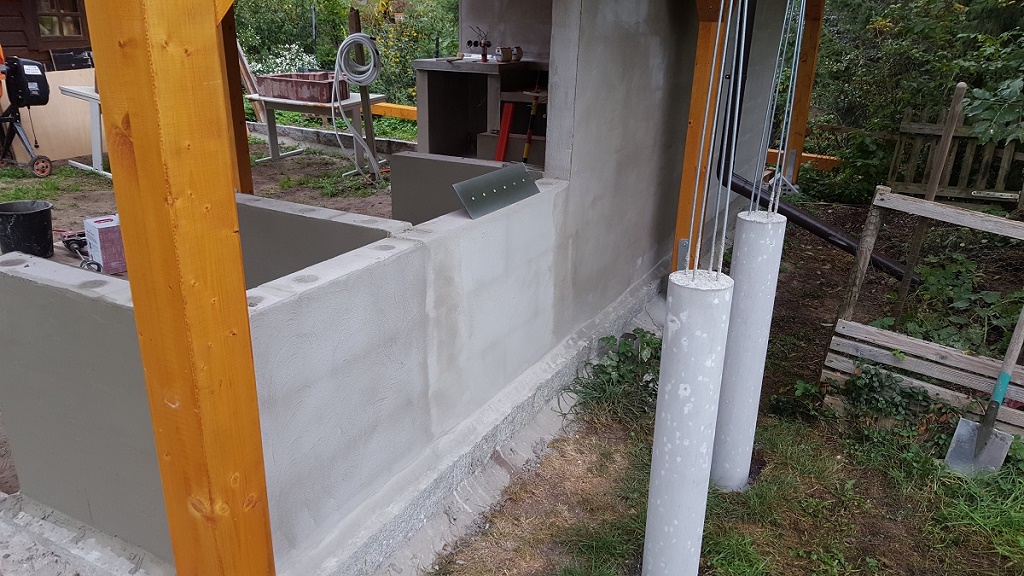

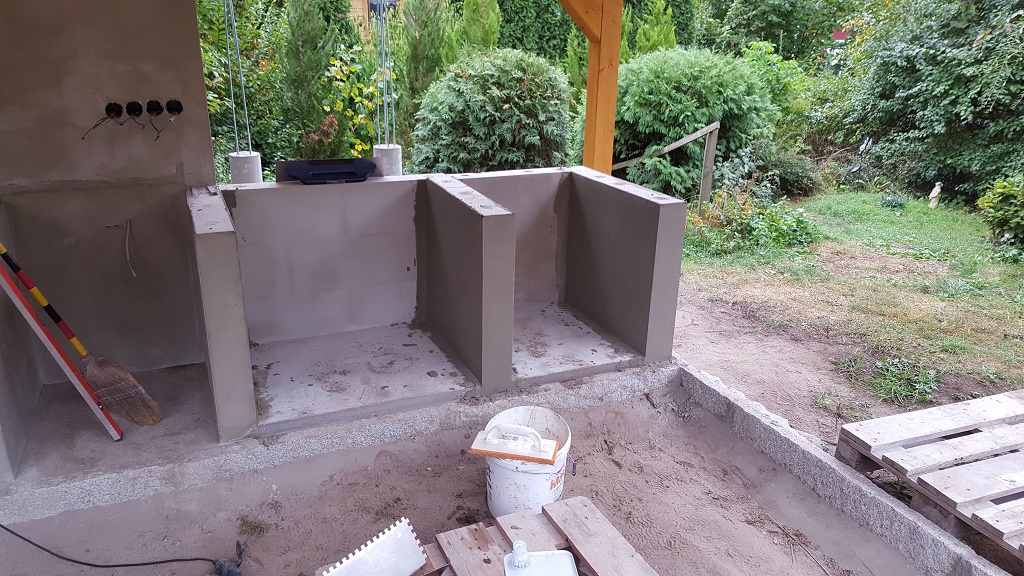

Ich habe den Bereich des SBO´s mit Grundputz und Dichtschlämme zugeschmoddert...
...und Frauchen hat die etwas verunglückten "Sichtbetonstützen" verspachtelt.

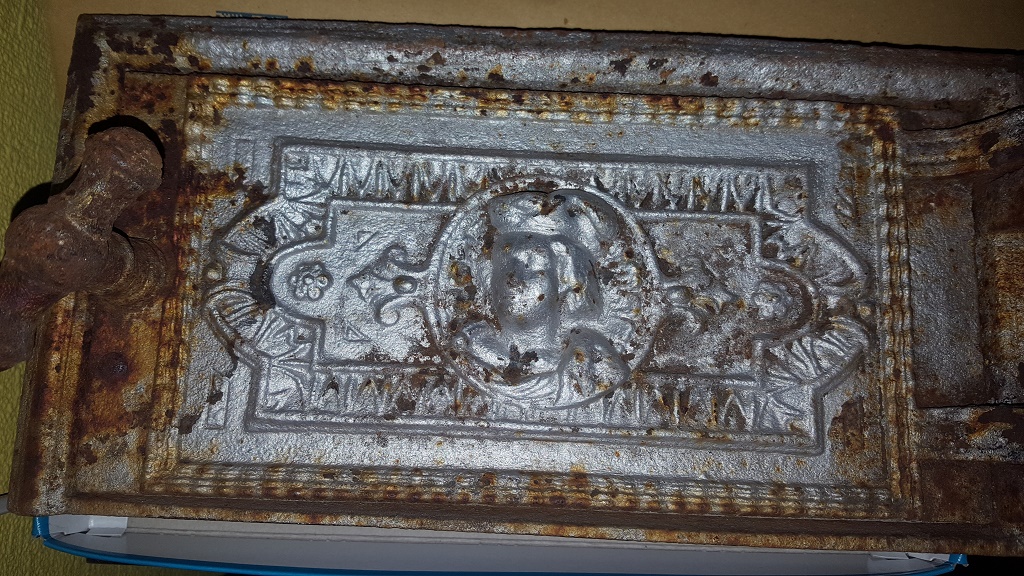

Dann kam noch meine erste Ofentüre. Sie soll von hinten den Zugang zum Fuchs ermöglichen. Aber zuerst einmal muss Sie gründlich überarbeitet werden.


Jacky

Klasse Jacky, Dein Projekt mausert sich sangsam aber stetig.
Weiterhin ein gutes Gelingen!

Siggi hat geschrieben:Klasse Jacky, Dein Projekt mausert sich sangsam aber stetig.
Weiterhin ein gutes Gelingen!

Danke danke.

Ja, mit dem langsam das ärgert mich auch .
Da ich aber jede Woche auf Montage bin, kann ich immer nur Freitags und Samstags was machen. Seit dem 11.06.2016 hat sich aber doch schon ein Wenig getan

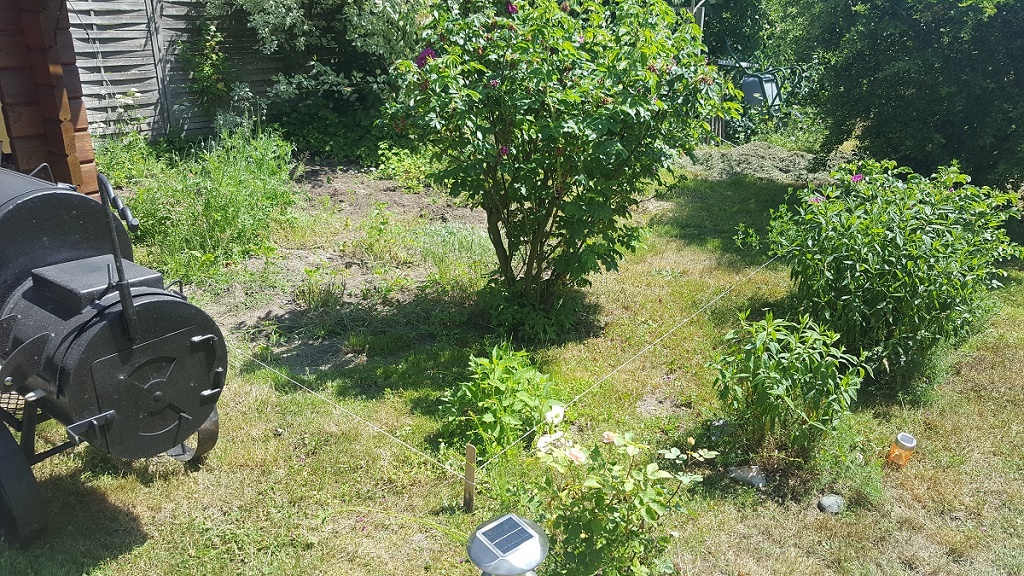

11.06.2016 die erste Schnur ist gespannt:

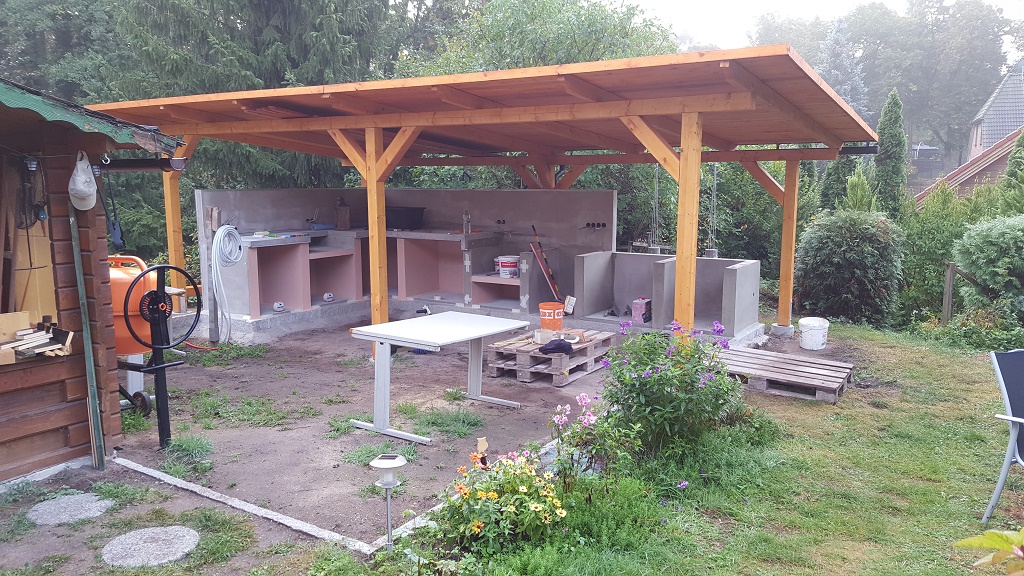

Und das ist der Stand heute morgen, nach ca. 34 Arbeitstagen, alles nur mit meinem Frauchen und mir

Jacky

Hallo Jacky,
Keine Panik, der Weg ist das Ziel.
Tolles Projekt viel Spaß beim Bauen.
Gruß Karl.

Hallo Jacky,
eine schöne Ansicht. Nix für ungut - aber eine Sache macht mir Sorgen: Hast Du in Querrichtung nur die eine schräge Verstrebung an der hinteren mittleren Stütze? Das erscheint mir etwas wenig.

ovi

Danke Euch .

ovi hat geschrieben:Hallo Jacky,
eine schöne Ansicht. Nix für ungut - aber eine Sache macht mir Sorgen: Hast Du in Querrichtung nur die eine schräge Verstrebung an der hinteren mittleren Stütze? Das erscheint mir etwas wenig.

ovi

Nein ovi, keine Sorge. Ich habe an der hinteren und vorderen mittleren Stütze jeweils einen Querverband und wenn du ganau schaust, hinter dem Handrad vom Betonmischer liegt noch ein 8m Balken auf dem Boden. Damit baue ich noch ein komplettes Kreuz in die Linke Stützenreihe, also 2x 4m ca.
Lediglich die rechte Seite möchte ich offen lassen, dort steht mein Smoker außerhalb der Terrasse. Da möchte ich ungerne einen Balken vor dem Kopf haben
Wenn es aber sein muß, ich habe noch ca. 4m Balken übrig, dann würde ich von der 120er Stütze zum 60er Sparren noch Zwei Querbalken ziehen. Das wird allerdings ein winkeltechnisches Meisterstück . Der Sparren ist nicht in der Achse der Stütze und das Dach fällt zusätzlich nach hinten ab. Aber ich denke mit einer Schablone geht das... irgendwie... .

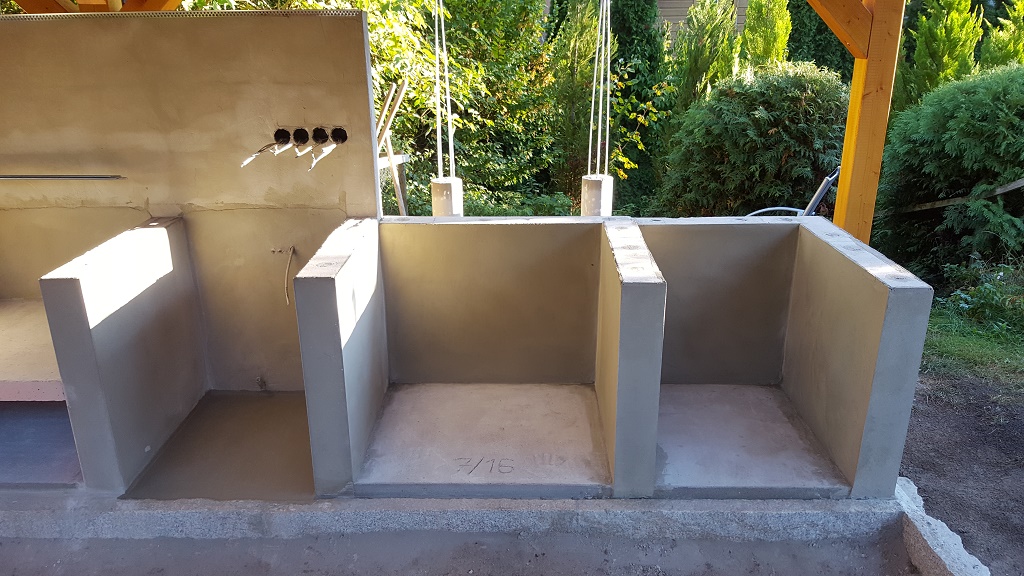

Heute habe ich dann den SBO Bereich noch komplett verputzt und andere Kleinigkeiten erledigt...:
Jacky
