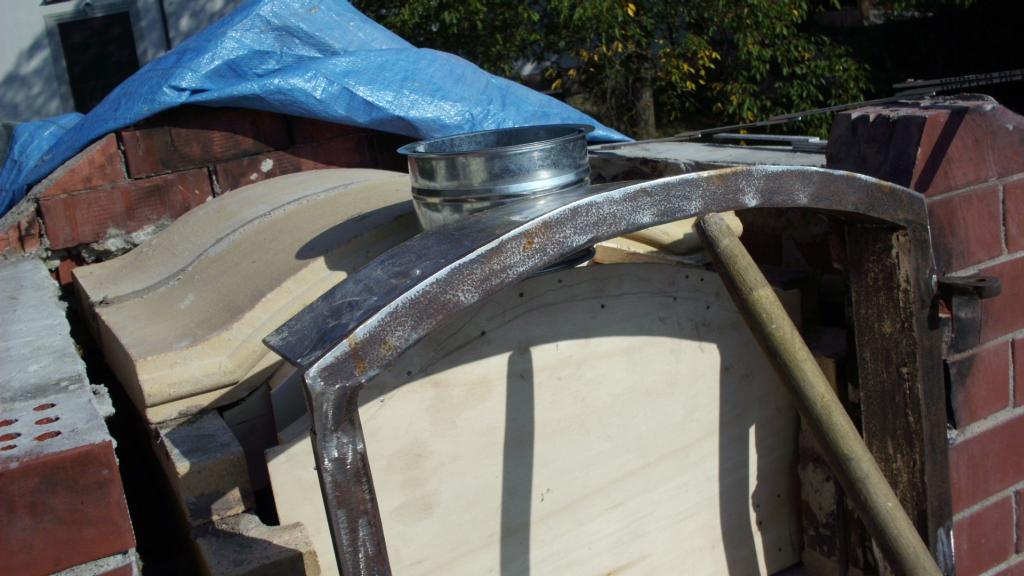

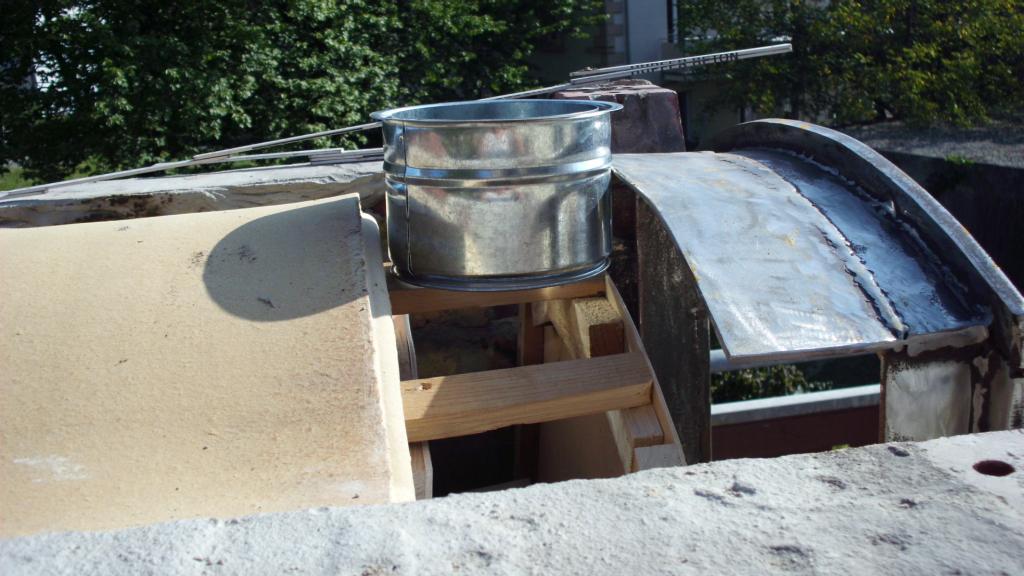

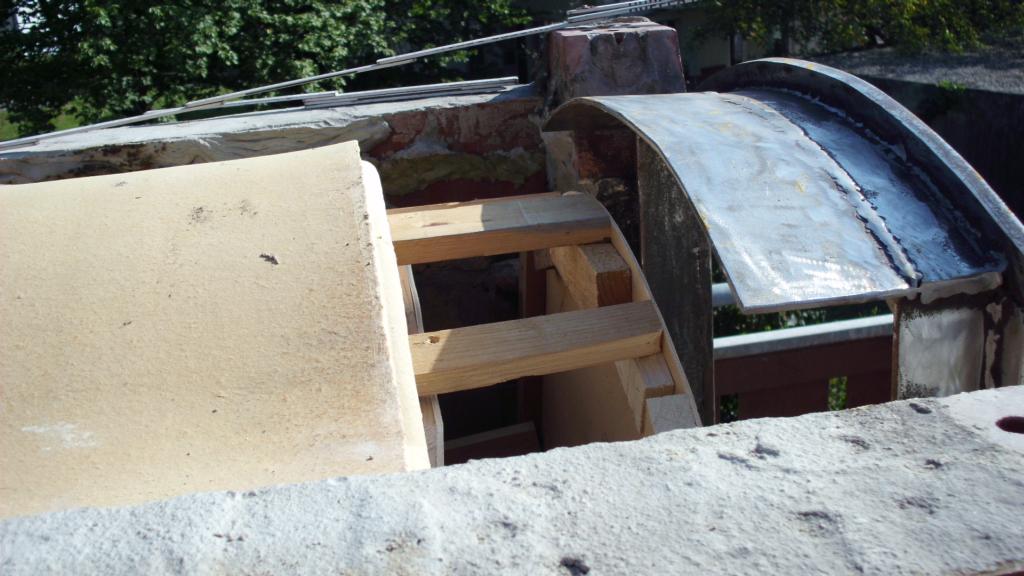

Hallo SBO-Freunde, es geht weiter. Für das Vordere Gewölbe habe ich mir eine Schablone gemacht. Ganz einfach aus Sperrholzresten die ich noch übrig hatte. Das ganze geht bis an den Türrahmen. Sieht von schräg oben so aus. Ich habe im Baumarkt ein150 mm Futterrohr geholt, innenmass 143 mm und kann dann das Kaminrohr mit dem Durchmesser von 139 mm durchstecken. Von schräg oben. So das wars für heute mal sehen was morgige Tag bringt.

Viele Grüße vom sonnigen Hochrhein Gerd

Hallo Gerd,

die allseitige Fuge zwischen Ofenrohr und -futter (2 mm) würde ich mit Kesselkitt schließen.

Ist das Ofenrohrfutter feueraluminiert oder verzinkt?

LG, Steini

Hallo und guten Tag, hallo Steini das Ofenrohrfutter ist Verzinkt. Das Kaminrohr aber ist 4 mm Stark und aus Edelstahl .

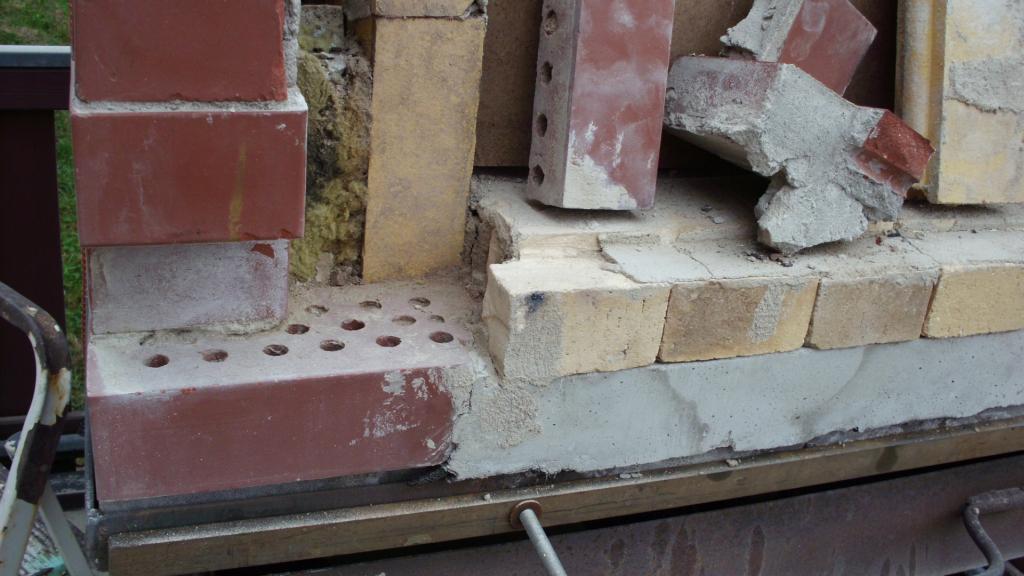

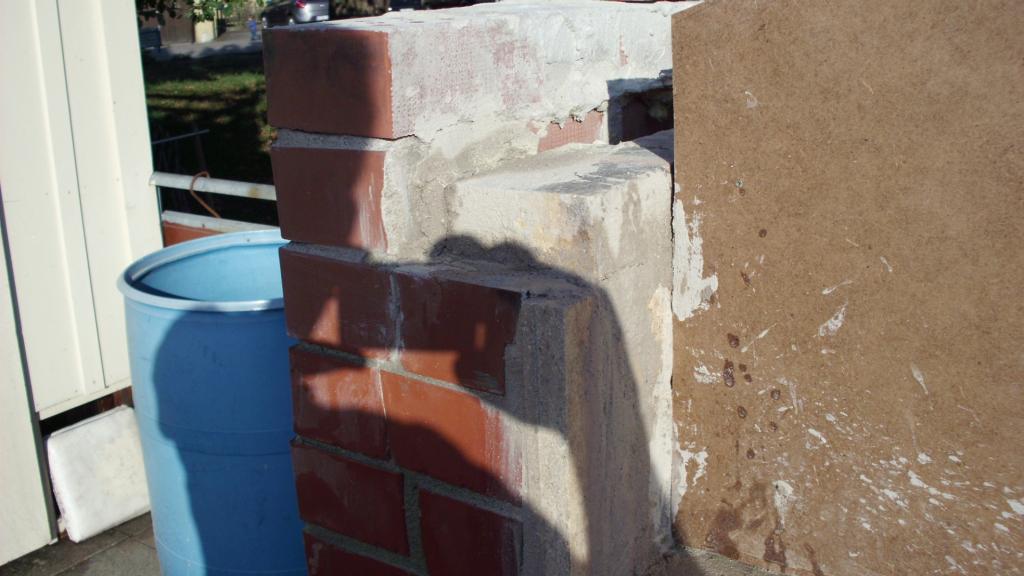

Ich habe Heute noch weiter gemacht und die loosen Steine an der Seite heraus genommen .auf dem Bild gut zu sehen. Man sieht auch genau die Glaswolle in der Mitte.Noch ein Bild von der Seite. Und auch die Schamottsteine seitlich wieder eingemauert. Ich konte Reste nehmen und die genauer einpassen. Zu sehen ist auch schon ein Teil der vorderen Schalung , für das Gewölbe über der Türe.
Allerdings ist mir beim schneiden der Steine ein kleines Missgeschick mit der Flex passiert und und ich habe mir in die Hand geschnitten.
Es mußte genäht werden, aber sonst ist nichts weiter verletzt. Somit werde ich eine kleine Pause einlegen müßen um die Hand etwas zu schonen.

viele Grüße vom sonnigen Hochrhein Gerd

Autsch!

,

schnelle Heilung und gute Besserung vom TO

Hallo Gerd,

das tut mir leid, dass du nun Pause machen musst, doch sieh erst einmal zu das die Hand wieder in Ordnung
kommt, denn das ist erste Prio!!

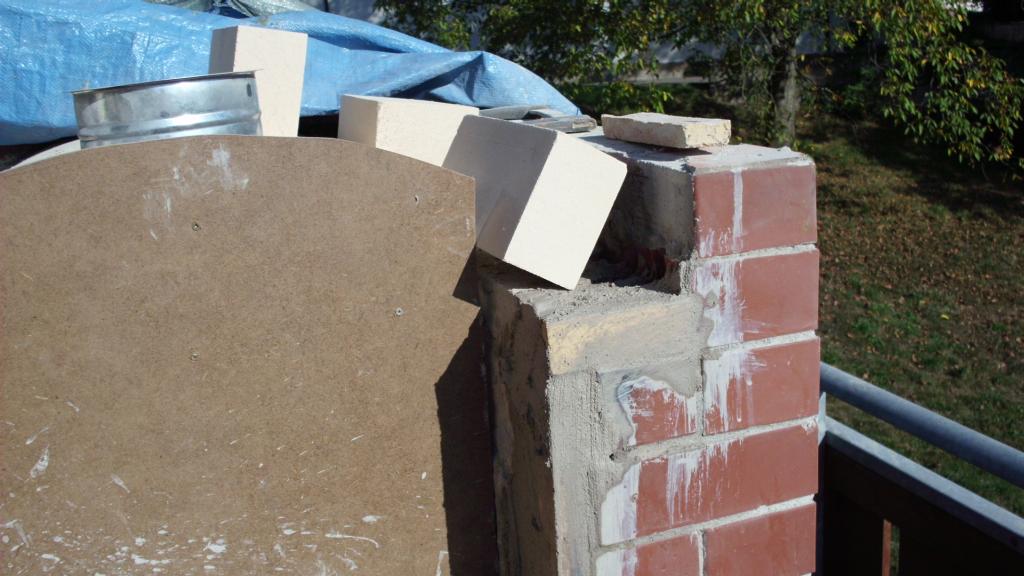

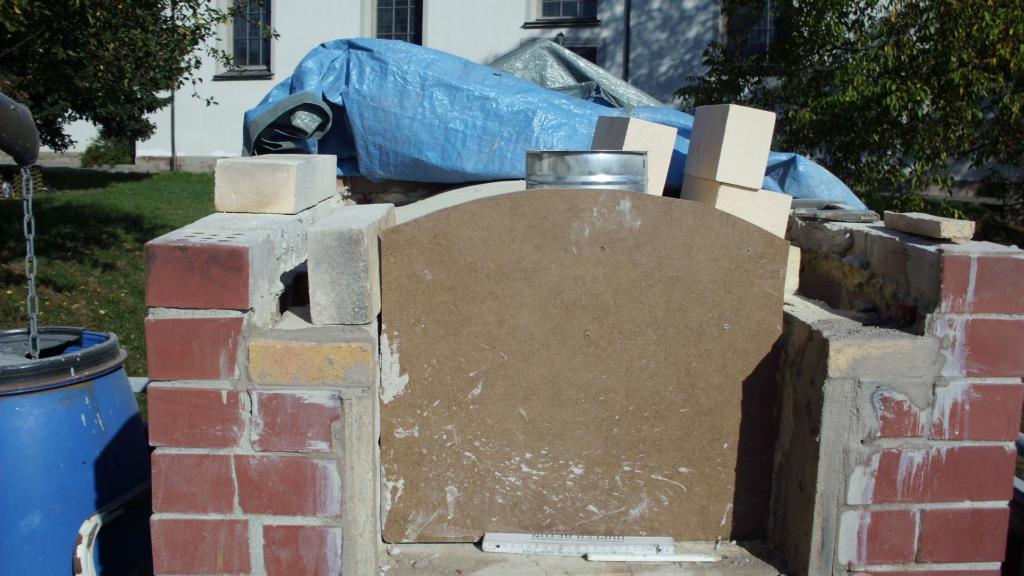

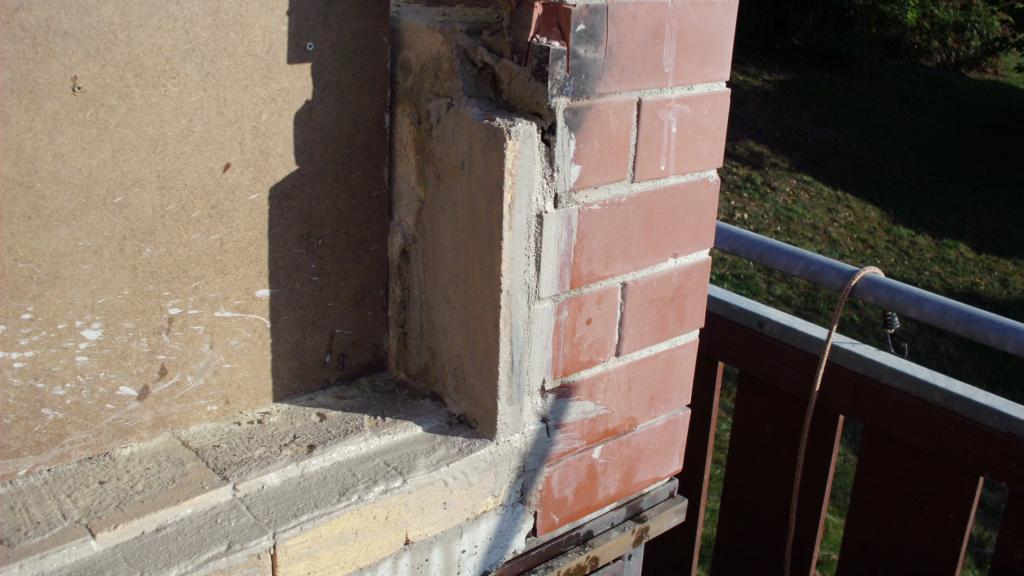

Hallo SBO Freunde , ganz langsam geht es wieder weiter. Ich habe mir aus Reststücken die Seitenteile geschnitten(wieder mit der Flex) und eingesetzt. Rechts und links noch Quersteine angebracht. So in etwa werde ich die Steine dann sägen müßen, werde mir aber warscheinlich eine Steintrennsäge ausleihen und eine Vorrichtung für die Steine machen . Da aber für den Rest der Woche sibirische Kälte angesagt ist werde ich meine Hand schonen und mir es gemütlich machen.

Viele Grüße vom Hochrhein Gerd

lass langsam gehen. Bis zum Herbst bist du fertig und kannst Flammkuchen backen.

Das Wetter soll ja ab morgen grauselig werden.

LG, Steini

Hallo SBO- Freunde , nachdem das Wetter nicht so schön ist, alles nur Wolken in allen Farben , nur kein Blauer Himmel , habe ich mich in die Werkstatt zurückgezogen. Die Halter des Türrahmens noch angeschweisst , alles entrostet und das erste mal mit Ofenlack gestrichen.

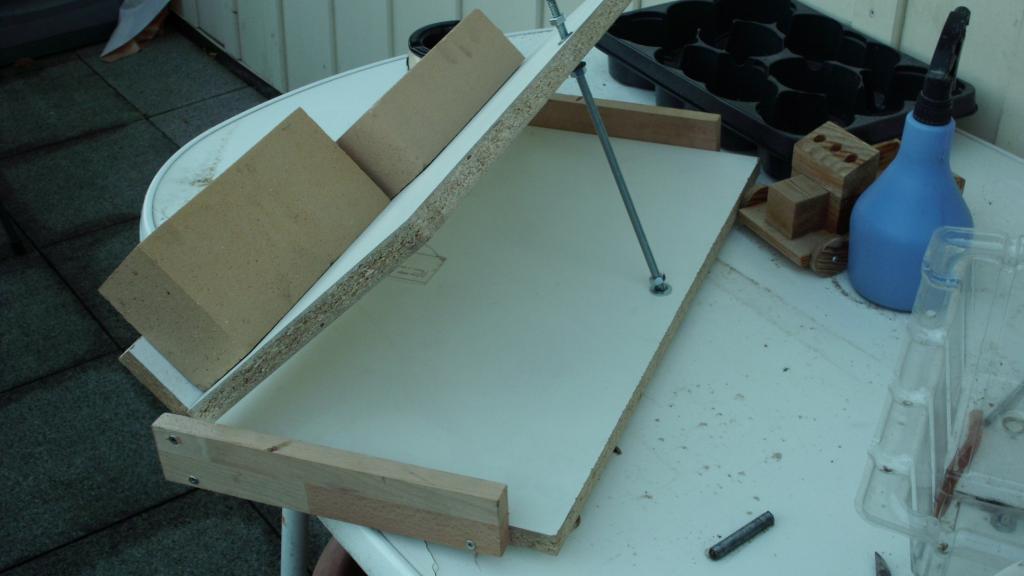

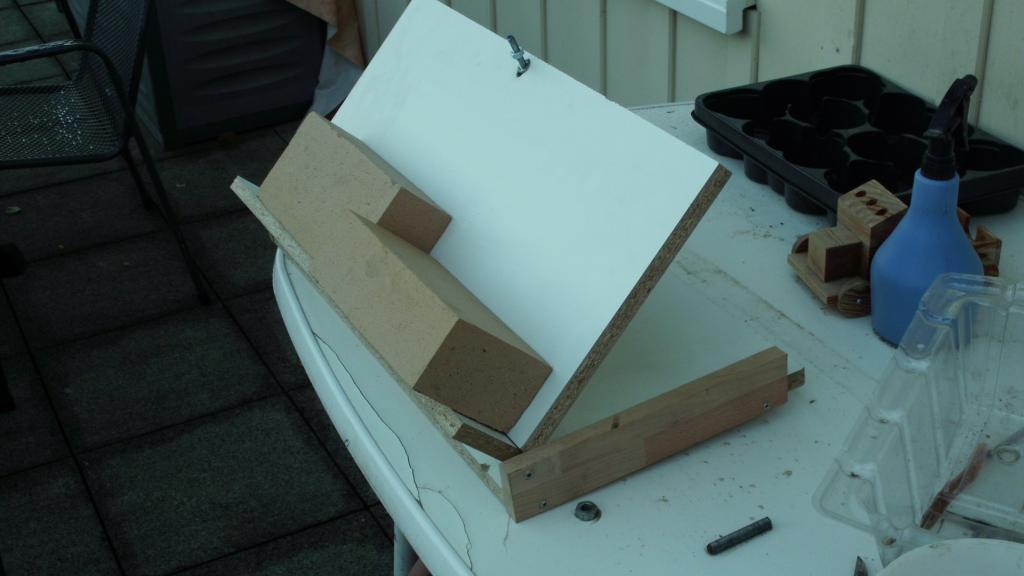

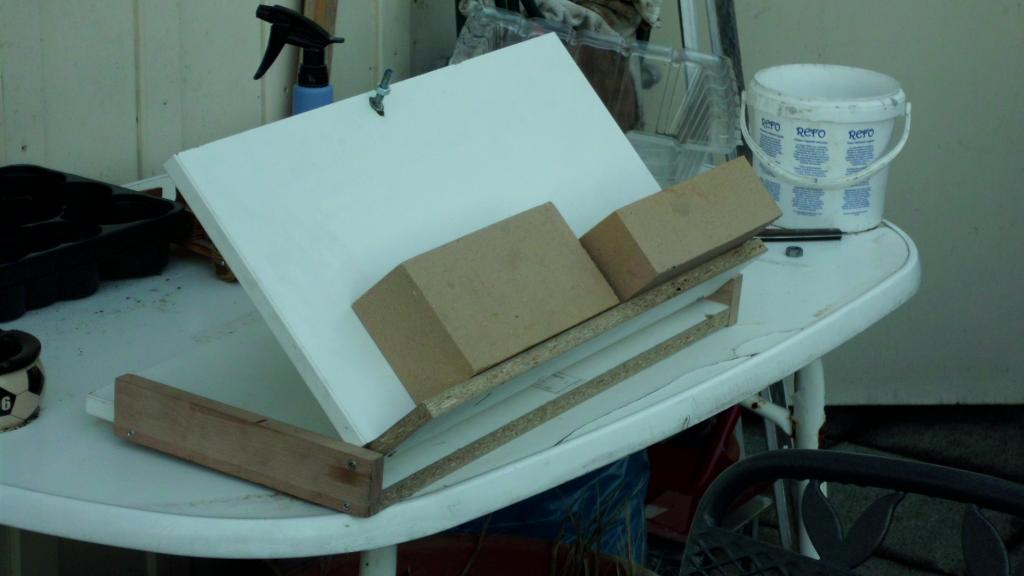

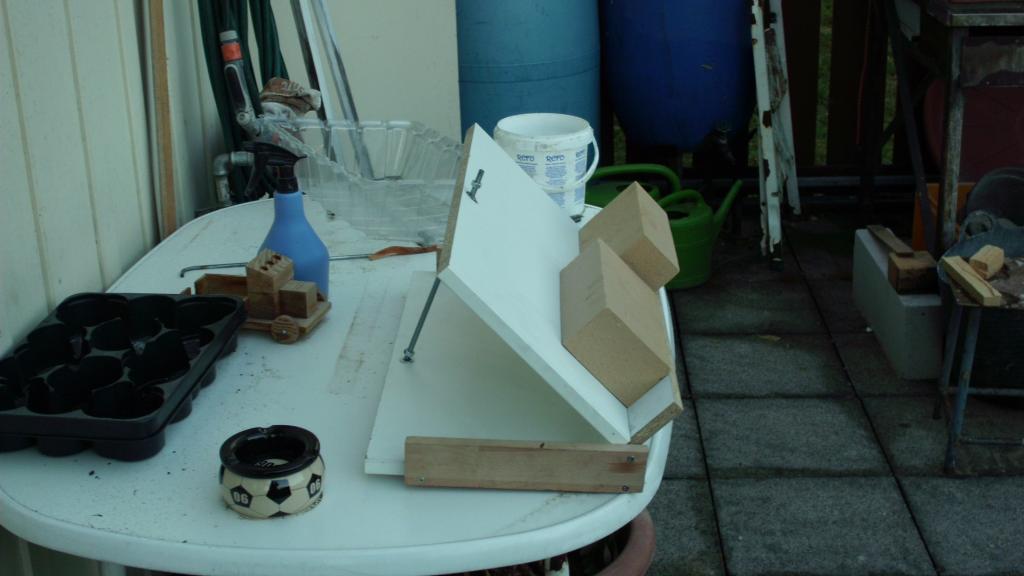

Desweiteren ist so ganz nebenbei noch eine kleine Vorrichtung zum Steine schneiden herausgekommen. Diese Vorrichtung kann stufenlos mit der Gewindestange verstellt werden und die Steine können in allen Lagen bearbeitet werden. Das gleiche von der anderen Seite . Gut zu sehen ist auch die Gewindestange zum einstellen. So wenn das Wetter besser wird kann ich mir eine Steintrennsäge ausleihen und hoffe das Gewölbe nun in Angriff nehmen zu können.

Viele Grüße Hochrheinbahner Gerd

Hallo Gerd

Wenn du dir eine Steinmaschine ausleihen willst, dann bedenke aber das es im Normalfall eine Nassschneidemaschine ist.
Deine Holzkonstruktion wird wohl recht bald aufquellen und sich auflösen!!

Ich habe mir so etwas ähnliches gebaut, aber aus Eisen.

Mit den Schrauben kann ich den Winkel einstellen. Hat bei meinem Ofen super geklappt.

Gruß
Jürgen
